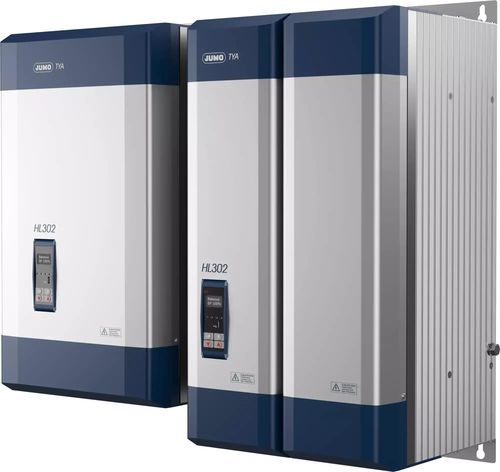

Dreiphasige Phasenanschnittsteuerung JUMO TYA HL302

Übersicht
Der JUMO TYA HL302 ist ein Dreiphasen‑Thyristorregler für Lastströme von 300–800 A, ausgelegt für kompakte Installation und effiziente Top‑Bottom‑Verdrahtung. Die integrierte Datenaufzeichnung und umfangreiche Einstellfunktionen erhöhen die Prozess­sicherheit und erleichtern die Inbetriebnahme.

Kurzbeschreibung
Dreiphasen‑Thyristorregler in Economy‑Schaltung

Hauptmerkmale

• Anwendungsbereich: 300–800 A
• Kompakte Bauform mit Top‑Bottom‑Verdrahtung
• Integrierte Datenaufzeichnung (SD‑Speicher)
• Setup‑Programm mit Assistent und praktisches Bedienfeld
• Optionale Lastverwaltung bis zu 24 Zonen
• Verschiedene Schnittstellenoptionen (USB für Setup, Feldbus‑Optionen)

Technische Daten

• Lastströme: 300–800 A
• Lastspannung: 230–690 V
• Verfügbare Regelarten: U, I, P, U², I²
• Zulassungen: cUL 508 (300–700 A bis 600 V), UL (800 A bis 600 V)
• Schnittstellen: USB (Setup), Modbus RTU; optional: PROFINET, EtherNet/IP, Modbus TCP, EtherCAT, zusätzlicher Modbus RTU
• Eingänge: 2 digitale Eingänge; 2 analoge Eingänge (0–10 V, 0–20 mA, Potentiometer)

Zusätzliche Produktinformationen

• Optionale Lastverwaltung für gestufte Belastung
• Datenaufzeichnung auf SD‑Speicher für Prozessnachverfolgbarkeit
• Praktisches Bedienfeld für Konfiguration und Inbetriebnahme

Technische Spezifikationen

• Modellbezeichnung: JUMO TYA HL302
• Anwendung (Lastströme): 300–800 A
• Lastspannungsbereich: 230–690 V
• Regelarten: U, I, P, U², I²
• Zulassungen: cUL 508 (300–700 A bis 600 V), UL (800 A bis 600 V)
• Schnittstellen: USB (Setup), Modbus RTU; PROFINET, EtherNet/IP, Modbus TCP, EtherCAT optional
• Eingänge: 2 digitale; 2 analoge (0–10 V, 0–20 mA, Potentiometer)
• Kompakte Bauweise mit Top‑Bottom‑Verdrahtung
• Setup‑Wizard und praktisches Bedienfeld
• Optionale Lastverwaltung bis zu 24 Zonen
• Datenaufzeichnung (SD‑Speicher)
