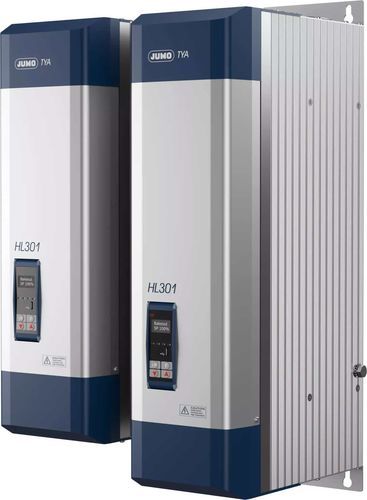

Phasenanschnittsteuerung JUMO TYA HL301

Übersicht
Der JUMO TYA HL301 ist ein Einphasen-Thyristorsteller für nichtlineare Lasten und deckt Lastströme von 300 bis 800 A ab. Das kompakte Gehäuse und die Top‑Bottom-Verdrahtung erleichtern die Montage im Schaltschrank. Integrierte Datenprotokollierung und ein eingebautes Oszilloskop unterstützen Überwachung und Fehlersuche, während der Setup-Assistent und umfangreiche Einstellmöglichkeiten die Inbetriebnahme beschleunigen.

Highlights

• Optionale Lastverwaltung bis zu 24 Zonen
• Vielseitige Kommunikation: USB (Setup), Modbus RTU; optional: PROFINET, EtherNet/IP, Modbus TCP, EtherCAT
• Geeignet für alle Lastarten (ohmsch, induktiv, nichtlinear)

Vorteile für den Kunden

• Hohe Flexibilität für verschiedene Lasttypen und Feldbus-Schnittstellen
• Weniger Lagerarten dank konfigurierbarer Optionen
• Energieeinsparung durch optionale Lastverwaltung
• Erhöhte Prozesssicherheit durch Datenprotokollierung und Oszilloskop
• Platzersparnis im Schaltschrank durch kompakte Bauform

Technische Daten (Allgemeine technische Daten)
Lastströme: 300 bis 800 A
Lastspannung: 230 bis 690 V
Steuerarten: U, I, P, U², I²
Zulassungen: cUL 508 (300–700 A, bis 600 V); UL (800 A, bis 600 V)
Schnittstellen: USB (Setup), Modbus RTU; optional: PROFINET, EtherNet/IP, Modbus TCP, EtherCAT, zweites Modbus RTU
Eingänge: 2 digitale Eingänge; 2 analoge Eingänge (0–10 V, 0–20 mA, Potentiometer)
Merkmale: Kompakte Bauform; Top‑Bottom-Verdrahtung; Setup-Assistent; Oszilloskop; Bedienfeld; Lastverwaltung bis zu 24 Zonen (optional); Datenprotokollierung auf SD-Speicher

Eigenschaften / technische Spezifikationen

• Lastströme: 300 bis 800 A
• Lastspannung: 230 bis 690 V
• Steuerarten: U, I, P, U², I²
• Zulassungen: cUL 508 (300–700 A, bis 600 V); UL (800 A, bis 600 V)
• Schnittstellen: USB (Setup), Modbus RTU; optional: PROFINET, EtherNet/IP, Modbus TCP, EtherCAT
• Eingänge: 2 digitale Eingänge; 2 analoge Eingänge (0–10 V, 0–20 mA, Potentiometer)
• Merkmale: Kompakte Bauform; Top‑Bottom-Verdrahtung; Setup-Assistent; Oszilloskop; Bedienfeld; Lastverwaltung bis zu 24 Zonen (optional); Datenprotokollierung auf SD-Speicher
