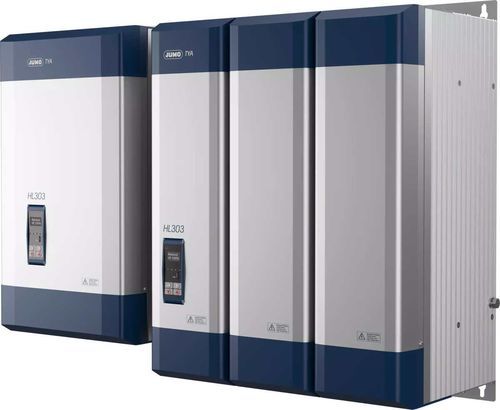

Dreiphasige Phasenanschnittsteuerung JUMO TYA HL303

Übersicht
Der JUMO TYA HL303 ist ein dreiphasiger Thyristorregler zur Steuerung nichtlinearer Lasten mit Betriebsströmen von 300 bis 800 A. Die kompakte Bauweise und die Top-Bottom-Verdrahtung ermöglichen den Einsatz in platzbegrenzten Schaltschränken. Die integrierte Datenaufzeichnung und das Oszilloskop unterstützen Prozessüberwachung und Fehleranalyse, das Inbetriebnahmeprogramm mit Assistent vereinfacht das Setup.

Highlights

• Optionale Lastverwaltung bis zu 24 Zonen
• Vielseitige Kommunikationsprotokolle (USB, Modbus RTU, optional PROFINET, EtherNet/IP, Modbus TCP, EtherCAT)
• Geeignet für alle Lastarten (ohmsch, induktiv, nichtlinear)

Kundennutzen auf einen Blick

• Hohe Flexibilität: mehrere Regelarten (U, I, P, U², I²) und zahlreiche Feldbusoptionen
• Weniger Varianten auf Lager: ein Gerät deckt viele Anwendungen ab
• Energieeinsparung durch optionale Lastverwaltung und optimierte Regelung
• Steigerung der Prozesszuverlässigkeit durch Datenaufzeichnung und integriertes Oszilloskop
• Platzsparende Installation dank kompakter Bauform und effizienter Verdrahtung

Allgemeine technische Daten
Lastströme: 300 bis 800 A
Lastspannung: 230 bis 690 V
Regelarten: U, I, P, U², I²
Zulassungen: cUL 508 (300–700 A, bis 600 V), UL (ab 800 A bis 600 V)
Schnittstellen: USB (Setup), Modbus RTU; optional: PROFINET, EtherNet/IP, Modbus TCP, EtherCAT
Eingänge: 2 digitale Eingänge, 2 analoge Eingänge (0–10 V, 0–20 mA, Potentiometer)
Besondere Merkmale: kompakte Bauweise; Top-Bottom-Verdrahtung; Einrichtungsprogramm mit Assistent; integriertes Oszilloskop; Fernsteuerungsoption; praktisches Bedientableau; optionale Lastverwaltung bis zu 24 Zonen; Datenaufzeichnung auf SD-Speicher

Technische Spezifikationen

• Modell: JUMO TYA HL303
• Marke: JUMO
• Anwendungsbereich (Laststrom): 300 bis 800 A
• Lastspannungsbereich: 230 bis 690 V
• Regelungsmodi: Spannung (U), Strom (I), Leistung (P), U², I²
• Zulassungen: cUL 508 (300–700 A, bis 600 V), UL (ab 800 A bis 600 V)
• Schnittstellen: USB (Setup), Modbus RTU; optional PROFINET, EtherNet/IP, Modbus TCP, EtherCAT
• Eingänge: 2 digitale, 2 analoge (0–10 V, 0–20 mA, Potentiometer)
• Optionale Lastverwaltung bis zu 24 Zonen
• Datenaufzeichnung auf SD-Speicher und integriertes Oszilloskop
• Kompakte Bauweise mit Top-Bottom-Verdrahtung
