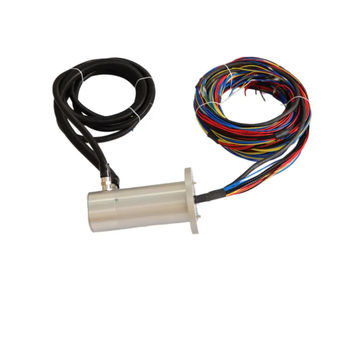

Schleifring für CAN-Bus DHS099F-39

elektrischIndustriePTFE

Kurzbeschreibung

• Produkt: Wasserdichter Schleifring OD 99 mm für Elektro-Bagger
• Modell: DHS099F-39
• Gesamtanzahl Kreise: 39 (24 Leistung + 15 Signal)
• Nennstrom: Leistung: 30A, Signal: 10A
• Nennspannung: 0~380VAC/VDC
• Kontaktmaterial: Gold-auf-Gold
• Betriebsgeschwindigkeit: 0~300 rpm
• Schutzklasse: IP65
• Anwendung: Elektro-Bagger / Baumaschinen

Produktübersicht
Der DHS099F-39 ist ein robust ausgelegter Kombi-Schleifring, entwickelt für Elektro-Bagger und Diesel-zu-Elektro Retrofit-Projekte. Er wird im Drehzentrum des Baggers montiert, um elektrische Leistung und Steuersignale vom stationären Unterwagen (Batterie / Energiequelle) zur rotierenden Oberstruktur (Kabine, Schwenkmotor, Pumpenantrieb, Steuergerät, Sensoren) zu übertragen. Mit einem Außendurchmesser von 99 mm, einem IP65-geschützten Gehäuse aus Aluminiumlegierung und getrennten Leistung-/Signalkammern verhindert er Kabelverwicklungen, Signalunterbrechungen und Hochspannungsunterbrechungen bei kontinuierlicher 360°-Drehung.

Hauptmerkmale

• Kombiniertes Mehrkreis-Design – 24 Leistungskreise + 15 Signalkreise in einer kompakten Einheit
• Hohe Stromkapazität – 30A pro Leistungskreis, geeignet für Antrieb und Pumpenmotor von E-Baggern
• Stabile Signalübertragung – dedizierte CAN-L/CAN-H Kreise, geschirmte Signalleiter, keine Übersprechung mit Leistung
• IP65-Schutz – staubdicht und widerstandsfähig gegen Wasserstrahlen, geeignet für Baustelle, Bergbau und Außenbereich
• Gold-auf-Gold Kontakte – geringes elektrisches Rauschen, geringer Verschleiß, lange Lebensdauer
• Encoder-Unterstützung – optionaler Encoder-Kreis für Schwenkwinkel / Rückmeldung
• Flanschmontage – einfache Integration mit dem zentralen Schwenkgelenk
• Wartungsfreundlich – Wellrohr an den Rotorausgängen, klare Stator-/Rotor-Kennzeichnung

Technische Daten
Modell: DHS099F-39
Außendurchmesser: Ø99 mm
Gesamtanzahl Kreise: 39 (24 Leistung + 15 Signal)
Nennstrom: Leistung 30A / Kreis, Signal 10A / Kreis
Nennspannung: 0–380V AC/DC
Betriebsgeschwindigkeit: 0–300 rpm
Isolationswiderstand: Leistung ≥1000MΩ @1000VDC; Signal ≥500MΩ @500VDC
Durchschlagfestigkeit: Leistung 1500VAC; Signal 500VAC
Dynamischer Widerstand: <10 mΩ
Kontaktmaterial: Gold-auf-Gold
Gehäuse: Aluminiumlegierung
Schutzklasse: IP65
Betriebstemperatur: -20°C ~ +80°C
Leitungen: AWG14 Teflon (Leistung), 1mm² geschirmt (Signal)
Lebensdauer: 10 Millionen Umdrehungen

Anwendung in Elektro-Baggern

• Unterer Fahrzeugbereich (Stator / Innenring) – angeschlossen an Chassis-Batteriepack oder Schleppkabel 380V Versorgung
• Oberer Fahrzeugbereich (Rotor / Außenring) – angeschlossen an Schwenkmotor, Pumpenmotor, Kabinensteuerung, Kamera, Sensoren
• Übertragene Kreise umfassen: hochstromige DC/AC-Versorgung für Schwenkmotor und Hydraulikpumpenantrieb; 24V Hilfsversorgung für Steuergerät, Display, Beleuchtung; CAN-Bus zwischen BMS, MCU und Obersteuerung; Encoder / Winkelrückführung; Druck-, Neigungs- und Temperatursignal

Warum IP65 + OD99 für Bagger-Retrofit

• OD99mm passt in den häufigen Raum der zentralen Schwenkflanschverbindung von 7–24 t Baggern
• IP65 bewältigt Staub, Regen und Schlamm-Spritzer auf Baustellen; aufrüstbar auf IP67 für Bergbau
• Getrennte Leistung/Signal-Kammern verhindern, dass Motoranlaufströme den CAN stören
• Goldkontakte + Teflon-Leitungen reduzieren Temperaturanstieg bei Dauerbetrieb
