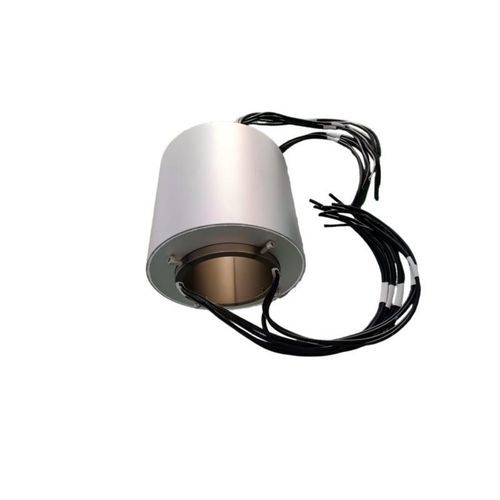

Durchgangsbohrungs-Schleifring DHK143-5-65Amit Durchgangsbohrungfür Seewasseranwendungenfür die Luftfahrtindustrie
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Konstruktion
- Durchgangsbohrung, mit Durchgangsbohrung
- Anwendung
- für Seewasseranwendungen, für die Luftfahrtindustrie, medizinisch, für Kabeltrommel, für Industrieanwendungen
- Material
- Aluminiumlegierung
- Weitere Eigenschaft
- IP65, mit großem Durchmesser, Hochstrom, Mehrweg, wasserdicht
- Spannung
Max: 380 V
Min: 24 V
- Primärstrom
Max: 65 A
Min: 65 A
- Rotationsgeschwindigkeit
Max: 100 rpm
(628 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Anzahl der Kanäle
Max: 5 unit
Min: 5 unit
- Innendurchmesser
Max: 143,1 mm
(5,63 in)Min: 143 mm
(5,63 in)- Außendurchmesser
Max: 258 mm
(10,16 in)Min: 258 mm
(10,16 in)
Beschreibung
Kurzbeschreibung
Produktübersicht
Vollständige technische Produktparameter
Basis-Modell
Abmessungen
Elektrische Leistung
Kabel- und Anschlussdaten
Mechanische & Umweltparameter
Hauptvorteile des Produkts
Hauptanwendungsbereiche
Personalisierung & technischer Support
Technische Daten
- Schleifring DHK143-5-65A, Innendurchmesser 143 mm, 5 Leitungen, 65 A je Leitung, D-Form Anti-Rotationslasche, IP65, Gehäuse aus Aluminiumlegierung
Produktübersicht
- Der DHK143-5-65A Schleifring wurde von Jiujiang Ingiant Technology Co., Ltd. eigenständig entwickelt und für raue Industrieumgebungen optimiert. Er verwendet Edelmetallkontakte und ein Gehäuse aus Aluminiumlegierung, um eine stabile und zuverlässige Stromübertragung hoher Leistung zwischen rotierenden und stationären Teilen zu gewährleisten. Merkmale sind großer Innenbohrung, IP65-Schutz, großer Temperaturbereich und lange Lebensdauer, geeignet für hochbelastete rotierende Plattformen.
Vollständige technische Produktparameter
Basis-Modell
- DHK143-5-65A
Abmessungen
- Innendurchmesser: 143 mm (+0,1 mm Toleranz)
- Außendurchmesser: 258 mm
- Gesamthöhe: 170 mm
Elektrische Leistung
- Anzahl der Leitungen: 5
- Nennstrom: 65 A pro Leitung
- Nennspannung: 380 V / 220 V / 24 V
- Isolationswiderstand: ≥500 MΩ (bei 1000 V DC)
- Durchschlagfestigkeit: ≥1000 V (50 Hz, zwischen den Leitungen)
Kabel- und Anschlussdaten
- Kabelkonfiguration: 2 × 6 mm² parallele Leiter pro Leitung
- Anschlusslängen: 1,5 m (Statorseite) + 1,5 m (Rotorseite)
Mechanische & Umweltparameter
- Kontaktmaterial: Edelmetall
- Gehäusematerial: Aluminiumlegierung
- Schutzart: IP65
- Nenn-Drehzahl: 0–100 U/min
- Betriebstemperatur: -20°C bis +80°C
- Montageart: Befestigung mit 4 × M8-Schrauben, ausgestattet mit D-förmiger Anti-Rotationslasche
Hauptvorteile des Produkts
- Großer Durchgang: 143 mm Innenbohrung ermöglicht Durchführung von Wellen, Leitungen und Kabelsätzen zur einfachen Integration.
- Hohe Umweltbeständigkeit: IP65 gewährleistet staubdichten Schutz und Widerstand gegen Wasserstrahlen für anspruchsvolle Industrieeinsätze.
- Stabile elektrische Leistung: Edelmetallkontakte reduzieren elektrisches Rauschen und Übergangswiderstand für zuverlässige Stromübertragung und lange Lebensdauer.
- Zuverlässiges mechanisches Design: Gehäuse aus Aluminiumlegierung mit D-Anti-Rotationslasche und Standard-Befestigungsschrauben für sichere Installation.
Hauptanwendungsbereiche
- Bau- und Ingenieurmaschinen: Kabeltrommeln, Wickeleinrichtungen
- Luft- und Raumfahrt & Verteidigung: rotierende Radarsysteme
- Medizintechnik: rotierende Hochleistungs‑Medizingeräte
- Schifffahrt: Deckausrüstung und Offshore-Rotationsanlagen
- Weitere Industrieanwendungen: kundenspezifische Hochstrom-Rotationsenergieübertragungsplattformen
Personalisierung & technischer Support
- Individualisierungsoptionen: Erweiterung der Leitungsanzahl, Kombination von Leistung und Signalen, kundenspezifische Leitungslängen, verschiedene Steckertypen; umfassender technischer Support für Anlagenanpassung und Inbetriebnahme.
Technische Daten
- Modell: DHK143-5-65A
- Innendurchmesser: 143 mm (+0,1 mm)
- Außendurchmesser: 258 mm
- Gesamthöhe: 170 mm
- Leitungen: 5
- Nennstrom pro Leitung: 65 A
- Nennspannung: 380 V / 220 V / 24 V
- Isolationswiderstand: ≥500 MΩ (1000 V DC)
- Durchschlagfestigkeit: ≥1000 V (50 Hz, zwischen Leitungen)
- Kabelkonfiguration: 2 × 6 mm² pro Leitung
- Anschlusslänge: 1,5 m Stator + 1,5 m Rotor
- Kontaktmaterial: Edelmetall
- Gehäusematerial: Aluminiumlegierung
- Schutzart: IP65
- Nenn-Drehzahl: 0–100 U/min
- Betriebstemperatur: -20°C bis +80°C
- Montage: 4 × M8-Schrauben mit D-Anti-Rotationslasche
