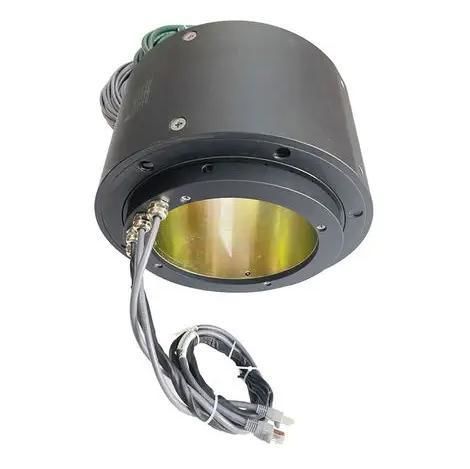

Schleifring / 100 Mbps DHK195F

EthernetDurchgangsbohrungfür Offshoreanwendung

Explosionsgeschützter Schleifring mit großem Lochdurchmesser 190mm Explosionsschutzklasse: Ex d IIB T4 Gb Verfügbar für kundenspezifische Anpassungen, Standard-ID 3-500 mm, OD 10-800 mm Entwickelt für Szenarien mit Explosionsrisiko, bietet dieser explosionsgeschützte Schleifring zuverlässige 360°-Drehstrom- und Signalübertragung mit robusten Sicherheitsmerkmalen. Zertifiziert nach Ex d IIB T4 Gb, kombiniert er rigorosen Explosionsschutz mit Hochleistungsingenieurwesen. Hauptspezifikationen: - Abmessungen: Innendurchmesser 195mm, Außendurchmesser 320mm - Signale: 2 Gruppen von 100Mbps Netzwerkübertragung - Kanäle: Insgesamt 15 (5 Leistungskreise × 20A; 10 Signalkreise × 5A, einschließlich 2 abgeschirmter Kreise für Netzwerksignale) - Spannung: 0~440VAC/240VDC - Isolationswiderstand: 1000MΩ (Leistungskreise @1000VDC); 500MΩ (Signale @500VDC) - Durchschlagsfestigkeit: 1500VAC/50Hz (60s, 1mA für Leistungskreise) - Dynamische Widerstandsänderung: <10mΩ - Betriebsdrehzahl: 0~100rpm - Umgebung: -20℃~+80℃, <70% Luftfeuchtigkeit - Schutz: IP65-Klassifizierung; Q235A-Strukturmaterial mit Edelmetall (Gold) Kontakten für verlustarme Konnektivität - Zusätzliche Funktion: Wasserdichter Metallverriegelungsstecker für verbesserte Abdichtung. Ideal für Industrieanlagen, die eine sichere, stabile Rotation in explosionsgefährdeten Atmosphären erfordern, gewährleistet dieser Schleifring ununterbrochene Leistung auch unter rauen Bedingungen. • Typische Anwendungen: 1. Erdöl-, Erdgas- und Chemieindustrie Risikoeigenschaften: Die Umgebung enthält oft brennbare Gase (z.B. Methan, Wasserstoff), flüchtige Flüssigkeiten (z.B. Benzin, Benzol) oder brennbare Stäube. Statische Elektrizität und elektrische Funken können leicht Explosionen auslösen. Typische Ausrüstung: - Rotierende Ausrüstung in Raffinerien/Chemiewerken: Wie Reaktor-Rührwerke, Drehgelenke für Rohrleitungen, Rührwellen für Lagertanks und Zentrifugen. Schleifringe müssen Motorleistung (z.B. 220VAC/380VAC), Sensorsignale (z.B. Temperatur- und Drucküberwachung) und Steuerbefehle übertragen und dabei explosionsgeschützte Zertifizierungen einhalten (z.B. Ex d IIB T4 Gb). - Offshore-Öl- und Gasplattformen: Rotierende Bohrrohrantriebssysteme auf Offshore-Bohrplattformen und Drehverbinder für Öl-/Gasleitungen. Diese erfordern Beständigkeit gegen Salznebel und Feuchtigkeit sowie die Einhaltung von explosionsgeschützten Standards für die Meeresumgebung (z.B. Ex d I M2). 2. Kohlebergwerke und Bergbauindustrie Risikoeigenschaften: Unterirdisches Gas (hauptsächlich Methan), Kohlenstaub und Luftgemische können explosive Gase bilden. Elektrische Funken, die während des Betriebs der Ausrüstung entstehen, stellen erhebliche Gefahren dar. Typische Ausrüstung: - Unterirdische rotierende Maschinen in Kohlebergwerken: Wie Hebetrommeln für den Bergbau, Lüfterlaufräder und Drehgelenke im Schneidbereich von Kohlebergbauern. Schleifringe müssen hohe Ströme (z.B. Motorleistung), Encodersignale (zur Geschwindigkeitsregelung) übertragen und hohe Schutzklassen (IP65/IP67) aufweisen, um der feuchten und staubigen unterirdischen Umgebung standzuhalten. - Bergbau-Zerkleinerungs-/Siebmaschinen: Drehwellen für Vibrationssiebe und rotierende elektrische Verbindungen für Brecherrotorlager. Diese erfordern Schlag- und Verschleißfestigkeit, um Ausfallzeiten der Ausrüstung oder Funkenentzündung von Gasen aufgrund von Schleifringausfällen zu verhindern. • Produktbenennungsbeschreibung: (1) Produkttyp: DH—elektrischer Schleifring (2) Installationsmethode: K—Durchgangsloch (3) Durchgangsloch-Produktbohrungsdurchmesser 195 mm F—Explosionsgeschützt (4) Gesamtkreise: 15 Kreise (5) Der Nennstrom oder er wird nicht markiert, wenn er durch einen anderen Nennstrom für die Kreise geht. (6) Identifikationsnummer: –XXX; Um verschiedene Spezifikationen desselben Produktmodells zu unterscheiden, wird die Identifikationsnummer nach dem Namen hinzugefügt. Zum Beispiel: DHK080-24 hat zwei Sätze von Produkten mit demselben Namen, die Kabellänge, der Stecker, die Installationsmethode usw. sind unterschiedlich, Sie können die Identifikationsnummer hinzufügen: DHK080-24-002; wenn es in Zukunft mehr von diesem Modell gibt, und so weiter -003, -004, usw. - Technische Spezifikationen / Merkmale: - Explosionsschutzklasse: Ex d IIB T4 Gb - Innendurchmesser: 195mm - Außendurchmesser: 320mm - 2 Gruppen von 100Mbps Netzwerksignalen - 15 Kanäle (5 Leistung × 20A, 10 Signal × 5A, 2 abgeschirmt für Netzwerk) - Spannung: 0~440VAC/240VDC - Isolationswiderstand: 1000MΩ (Leistung), 500MΩ (Signal) - Durchschlagsfestigkeit: 1500VAC/50Hz (Leistung) - Dynamische Widerstandsänderung: <10mΩ - Betriebsdrehzahl: 0~100rpm - Betriebsumgebung: -20℃~+80℃, <70% Luftfeuchtigkeit - Schutz: IP65 - Material: Q235A mit Goldkontakten - Wasserdichter Metallverriegelungsstecker
