Schleifring für Kabeltrommel DHS090-6

für SeewasseranwendungenEdelstahlAluminiumlegierung

Kurzbeschreibung

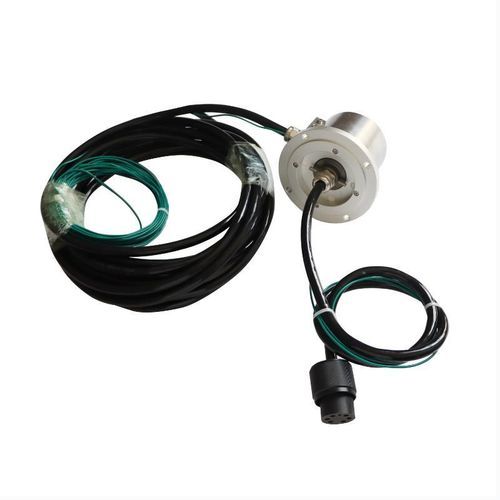

DHS090-6 IP68 wasserdichter Schleifring, Außendurchmesser 90 mm, 6 Kanäle, mit dichtenden Kabeln und wasserdichten Steckverbindern. Entwickelt für Marine-Kabeltrommeln und raue Unterwasserumgebungen, gewährleistet zuverlässige Energie- und Signalübertragung bei kontinuierlicher Rotation.

Wesentliche Punkte

• Echte IP68-Schutzart — Vollständig staubdicht und tauchfest, ausgelegt für Kabeltrommeln, Offshore-Winden und Unterwassergeräte.
• Dichte Kabel & wasserdichte Steckverbinder — Ausgestattet mit dichten Kabeln und IP68-zertifizierten Steckverbindern, um das Eindringen von Wasser am Ausgang zu verhindern.
• Kompakter Ø 90 mm — Platzsparendes Design, einfache Integration in Kabeltrommeln, Schlauchtrommeln und rotierende Maschinen.
• 6-Kanal-Konfiguration — Unterstützt kombinierte Leistungs- und Signalkanäle, erfüllt gemischte Übertragungsanforderungen in einem Gerät.
• Korrosionsbeständig & langlebig — Gehäuse aus Aluminiumlegierung oder Edelstahl mit mariner Dichtung, Lebensdauer bis zu 80 Millionen Umdrehungen, wartungsfreier Betrieb.
• Anpassbar — Anzahl der Kanäle, Nennstrom, Kabellänge und Steckverbindertyp für kundenspezifische Lösungen erhältlich.

Spezifikationen des leitfähigen Schleifrings
Modell: DHS090-6
Anzahl der Kanäle: 7 Kanäle insgesamt: • 2 Kanäle @ 30A (Leistung) • 2 Kanäle @ 10A (Leistung) • 2 Kanäle (geschirmtes Signal)
Bemessungsspannung: 24V ~ 220V AC/DC
Kontaktmaterial: Edelmetall
Kabelspezifikation: Vom Kunden gelieferte Kabel (anpassbar)
Schutzart: IP68 (staubdicht & tauchfähig)
Gehäusematerial: Aluminiumlegierung
Drehzahl: 0 ~ 100 rpm
Isolationswiderstand: ≥ 500 MΩ @ 1000V DC (normale Luftfeuchte)
Durchschlagsfestigkeit: ≥ 1000V @ 50Hz (zwischen benachbarten Kanälen)
Betriebstemperatur: -20°C ~ +80°C
Betriebsfeuchte: 60% rF oder höher

Hauptmerkmale & Vorteile

• Ultimativer IP68-Wasserschutz: Für Untertauchen und extreme Nässe ausgelegt, geeignet für Marine-Kabeltrommeln, Unterwasserkameras und ROVs.
• Hybride Leistungs- & Signalübertragung: Kombiniert leistungsstarke Stromkreise (30A) mit empfindlichen geschirmten Signalkanälen in einer kompakten Einheit.
• Hervorragende Isolationsleistung: Besteht Hochspannungstests (≥1000V) und hält hohen Isolationswiderstand (≥500 MΩ), vermeidet Kurzschlüsse in 24V–220V-Systemen.
• Korrosionsbeständiges Aluminiumgehäuse: Robuster Aluminiumlegierungskörper bietet Steifigkeit und Korrosionsbeständigkeit in salzigen oder chemisch aggressiven Umgebungen.
• Geringe Reibung & lange Lebensdauer: Edelmetallkontakte minimieren Verschleiß bei Dauerrotation (bis zu 100 rpm) und liefern zuverlässigen, wartungsarmen Betrieb.

Typische Anwendungen

• Marineausrüstung: Kabeltrommeln, Winden und rotierende Verbindungen auf Schiffen.
• Unterwasserrobotik: ROVs, Tauchgeräte und Bergungssysteme.
• Offshore Öl & Gas: Rotierende Steckverbinder bei rauer Witterung und nassen Umgebungen.
• Schwerindustrie: Nasse chemische Verarbeitung und Außengeräte auf Baustellen.

Anpassungsoptionen

• Kabellänge & -typ: Geben Sie Stator- und Rotorleiterlängen an; kundenseitig gelieferte Kabel können integriert werden.
• Spannungs- & Stromskalierung: Passen Sie die Kanalaufteilung an die Leistungsanforderungen an.
• Steckverbindertypen: Auswahl an militärischen oder industriellen Standardsteckverbindern (z. B. MIL-DTL-38999, BNC usw.).
• Spezialdichtung: Verbesserte Dichtungsoptionen für tiefere Eintauchungen oder Hochdruckanwendungen.

Eigenschaften / Technische Daten

• Modell: DHS090-6
• Außendurchmesser: 90 mm
• Schutzart: IP68 (staubdicht & tauchfähig)
• Kanäle / Stromaufteilung: 7 Kanäle laut Spezifikation: 2 × 30A (Leistung), 2 × 10A (Leistung), 2 × geschirmtes Signal (Hinweis: Der Produkttitel verweist auf 6 Kanäle; die Tabelle listet insgesamt 7)
• Bemessungsspannung: 24V ~ 220V AC/DC
• Kontaktmaterial: Edelmetall
• Gehäusematerial: Aluminiumlegierung
• Drehzahl: 0–100 rpm
• Isolationswiderstand: ≥ 500 MΩ @ 1000V DC (normale Luftfeuchte)
• Durchschlagsfestigkeit: ≥ 1000V @ 50Hz (zwischen benachbarten Kanälen)
• Betriebstemperatur: -20°C bis +80°C
• Betriebsfeuchte: 60% rF oder höher
• Kabelspezifikation: Vom Kunden gelieferte Kabel (anpassbar)
