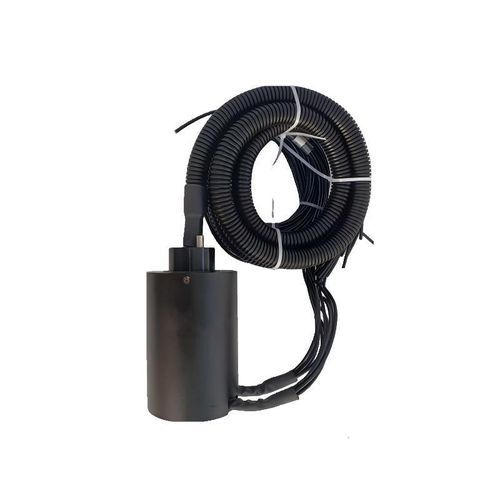

Ethernet-Schleifring DHK078

für CAN-BusRS-485mit Durchgangsbohrung

Kurzbeschreibung
Der wasserdichte Schleifring Ø78 mm ist für die kontinuierliche 360°-Übertragung von Strom und Signalen in feuchten, anspruchsvollen Umgebungen ausgelegt. Er verfügt über ein abgedichtetes Gehäuse aus Aluminiumlegierung und mehrpunktige Edelmetallbürstenkontakte für niedriges elektrisches Rauschen, geringen Verschleiß und lange Lebensdauer in maritimen, Offshore- und Reinigungs-/Waschanwendungen. Verfügbar in Standard- und vollständig kundenspezifischen Ausführungen (Kanalanzahl, Nennstrom, Kabellänge, Steckertyp).

Hauptmerkmale

• Hohe Wasserdichtigkeit: IP65 / IP66 / IP68 wählbar — beständig gegen Wasserstrahlen, zeitweilige Untertauchen und Staub.
• Kompaktes 78 mm Profil: Platzsparendes Design mit Durchgangsbohrungen (typisch Ø25,4 mm) für hydraulische / pneumatische Leitungsführung.
• Flexible Schaltungsoptionen: Konfigurierbar mit 1–48 Ringen; Kombination aus Leistung (bis zu 10A/20A pro Ring) + niederstromige Signale + Hochgeschwindigkeitsdaten (Ethernet, CAN bus, RS485 usw.).
• Robuste Kontakte: Gold-Gold- oder Silberlegierungs-Multi-Brush-Design für stabile Übertragung, Variation des Kontaktwiderstands < 10 mΩ, wartungsfreier Betrieb.
• Robustes Gehäuse: Korrosionsbeständige Aluminiumlegierung; Edelstahloption für maritime Einsätze.
• Anpassungsmöglichkeiten: Leiterlängen, Austrittsposition (seitlich/oben), Flanschmontage und Integration von Fluid-Drehverbindungen möglich.

Anwendungen

• Marine- und Offshore-Winden, ROVs, rotierende Bord-Systeme
• Kabeltrommeln & Drehverbindungen für Kräne
• Verpackungs-, Abfüll- und Etikettiermaschinen, die Reinigungszyklen ausgesetzt sind
• Außen-CCTV-Pan-Tilt-Einheiten, Radarantennen
• Windenergieanlagen, Solarnachführsysteme und Geräte, die eine dichte Drehübertragung von Strom/Signalen benötigen

Technische Daten / Spezifikationen

• Kanäle: 2
• Nennstrom: 80 A (2 Ringe)
• Nennspannung: 0 ~ 380 V DC/VAC
• Isolationswiderstand: 1000 MΩ @ 1000 V DC
• Durchschlagsfestigkeit: 1500 VAC @ 50 Hz, 60 s, 1 mA
• Bereich des dynamischen Kontaktwiderstands: < 10 mΩ
• Betriebsgeschwindigkeit: 0 ~ 100 rpm
• Betriebstemperatur: -20 °C ~ +80 °C
• Betriebsfeuchte: ≤ 70%
• Schutzart: IP65 (Optionen bis IP68)
• Strukturmaterial: Aluminiumlegierung (Edelstahl optional)
• Kontaktmaterialien: Edelmetall
• Anschlusslänge: 1500 mm (±20 mm)
