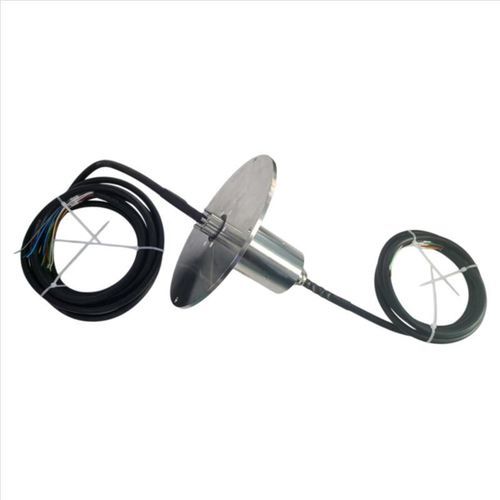

Elektrischer Schleifring

für Offshoreanwendungfür Schifffahrtsanwendungenfür Industrieanwendungen

Kurzbeschreibung
Dieser 60 mm Außendurchmesser Anti-Salznebel-Schleifring verfügt über 16 Kanäle (4x5A + 12x2A), Schutzart IP65 und erfüllt die Anforderungen GJB150A-2009 an Salznebelbeständigkeit. Gehäuse aus Edelstahl und Kontakte aus Edelmetall; Drehtempo 0–80 rpm und mechanische Lebensdauer von 300.000 Umdrehungen für raue Marine- und Industrieumgebungen.

Produktdetails
Der Ingiant Schleifring Ø60 mm gegen Salznebel ist ein hochleistungsfähiger rotierender elektrischer Verbinder, ausgelegt für korrosive marine, Offshore- und militärische Einsatzbedingungen. Mit 16 integrierten Kanälen (4 Stromkreise 5A + 12 Stromkreise 2A) gewährleistet er stabile Energie- und Signalübertragung und erfüllt strenge Umweltnormen wie IP65 und GJB150A-2009.

Spezifikationen
Parameter: Spezifikation
Anzahl der Leiter: 16 (4×5A, 12×2A)
Nennspannung: 0–220VAC/VDC
Isolationswiderstand: ≥100MΩ @ 500VDC
Durchschlagsfestigkeit: 550VAC @ 50Hz, 60s, kein Durchschlag oder Überschlag
Dynamische Widerstandsvariation: <10mΩ
Betriebsgeschwindigkeit: 0–80rpm
Betriebstemperatur: -25°C ~ +55°C
Lagerungstemperatur: -25°C ~ +75°C
Relative Luftfeuchtigkeit: ≤95%±3% (30°C±3°C, ohne Kondensation)
Schutzart: IP65
Salznebelbeständigkeit: Konform mit GJB150A-2009
Gehäusematerial: Edelstahl
Kontaktmaterial: Edelmetall
Drehmoment: ≤2.5N·m
Mechanische Lebensdauer: 300.000 Umdrehungen

Hauptmerkmale

• Korrosionsbeständiges Design: Edelstahlgehäuse mit IP65-Schutz und GJB150A-2009-Zertifizierung für Zuverlässigkeit in feuchten, salzhaltigen Umgebungen.
• Stabile elektrische Leistung: Kontakte aus Edelmetall sorgen für geringe dynamische Widerstandsvariation (<10mΩ) und minimieren Signalstörungen bei Leistungs- und Niederspannungssignalen.
• Breite Umweltanpassung: Betriebstemperaturbereich von -25°C bis +55°C für extreme Industrie- und Militäreinsätze.
• Lange Lebensdauer: 300.000 Umdrehungen mechanische Lebensdauer bei geringem Wartungsaufwand, was die langfristigen Betriebskosten senkt.

Typische Anwendungen

• Marine- & Offshore-Ausrüstung (Radarsysteme, Decksmaschinen, an Bord Überwachung)
• Militär- und Verteidigungssysteme (rotierende Baugruppen auf Fahrzeugen/Schiffen)
• Industrielle Automatisierung (rotierende Außenanlagen in stark korrosiven Umgebungen)
• Überwachungs- und Sicherheitssysteme für raue Umgebungen

Technische Spezifikationen

• Anzahl der Leiter: 16 (4×5A, 12×2A)
• Nennspannung: 0–220VAC/VDC
• Isolationswiderstand: ≥100MΩ @ 500VDC
• Durchschlagsfestigkeit: 550VAC @ 50Hz, 60s
• Dynamische Widerstandsvariation: <10mΩ
• Betriebsgeschwindigkeit: 0–80rpm
• Betriebstemperatur: -25°C ~ +55°C
• Lagerungstemperatur: -25°C ~ +75°C
• Relative Luftfeuchtigkeit: ≤95%±3% (30°C±3°C, ohne Kondensation)
• Schutzart: IP65
• Salznebelbeständigkeit: Konform mit GJB150A-2009
• Gehäusematerial: Edelstahl
• Kontaktmaterial: Edelmetall
• Drehmoment: ≤2.5N·m
• Mechanische Lebensdauer: 300.000 Umdrehungen
