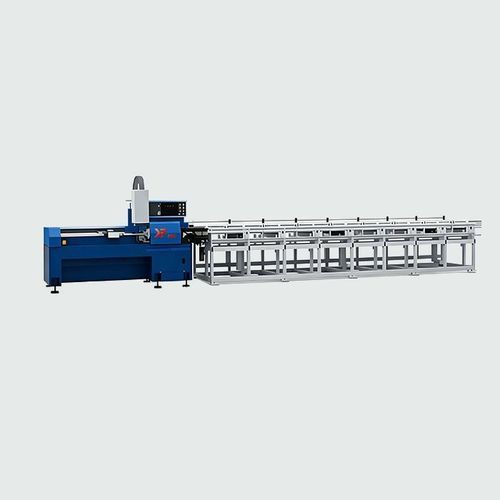

Laser-Schneidemaschine KCT seriesfür MetallRohrservogesteuert
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Laser
- Bearbeitetes Material
- für Metall
- Bearbeitetes Produkt
- Rohr
- Steuerung
- servogesteuert
- Anwendung
- für die Elektronik, für die Medizintechnik
- Aufladen des Werkstücks
- mit automatischer Beladung
- Phasen
- dreiphasig
- Aufbau
- Portaltyp
- Weitere Eigenschaften
- halbautomatisch, Hochpräzision, für Schwerlast, mit Servomotor, pneumatisch, vollständig geschlossen, für kleine Durchmesser
- Rohrdurchmesser
Max: 80 mm
(3 in)Min: 3 mm
(0 in)- Laserleistung
1.500 W, 3.000 W
- Wiederholbarkeit
0,1 mm
(0,0039 in)- Gesamtlänge
3.000 mm, 6.500 mm
(118 in, 256 in)- Stromversorgung
380 V
Beschreibung
Kurzbeschreibung
Hauptmerkmale
Ultra‑präzise Spezialfutter
Speziell für kleine Durchmesser entwickelt, bieten die geschlossenen Präzisionsfutter eine wiederholbare Klemmgenauigkeit von ±0,1 mm. Die Konstruktion reduziert Verschmutzungen und sichert konstante Positionierung empfindlicher Werkstücke.
Hohe Steifigkeit: Schwerlastbett
Das Maschinenbett wird per Portalfräsen und Präzisionsfinish bearbeitet, um Vibrations‑, Torsions‑ und Verformungswiderstand zu maximieren. Diese Struktursteifigkeit ermöglicht stabile Dauerbetrieb‑Eigenschaften.
Halbautomatisches Zuführsystem (optional)
Der optionale Zuführer ist an verschiedene Rohrspezifikationen und Längen anpassbar und kann bis zu 6 Rohre vorpositionieren, um manuelle Eingriffe zu reduzieren und die Beschickungseffizienz zu erhöhen.
Servo‑gesteuertes bewegliches Vorderfutter
Das servoangetriebene bewegliche Vorderfutter erlaubt das Schneiden zwischen Vorder‑ und Hinterfutter, gewährleistet Präzision bei langen Werkstücken und erhält die Rundlaufgenauigkeit bei hohen Schnittgeschwindigkeiten.
Technische Daten
Maschinenmodell: KCT3 / KCT6
Spannbereich (KCT3): Rundrohr Φ3–25 mm; Vierkantrohr □3–23 mm
Spannbereich (KCT6): Rundrohr Φ3–80 mm; Vierkantrohr □3–80 mm
Laserleistung: 1500 W (KCT3); 1500 W / 3000 W (KCT6)
Max. Drehzahl: 300 U/min (KCT3); 200 U/min (KCT6)
Effektive Rohrlänge: 3000 mm (KCT3); 6500 mm (KCT6)
Futteraufbau: 30 pneumatische Futter (KCT3); 80 pneumatische Futter (KCT6)
Nennspannung/-frequenz: 3PH 380 V 50 Hz
Geeignete Branchen
Anwendungsszenarien
Präziser Mikro‑Rohrschnitt; dünnwandige Kleinstrohre; hochfrequente stabile Produktionsprozesse.
Spezifikationen / Technische Daten
- Ultra‑präzise Spezialfutter für kleine Rohre
- Schwerlastbett mit hoher Steifigkeit für stabile Bearbeitung
- Gehäusemit staubgeschützten Komponenten
- Optional halbautomatisches Zuführsystem
Hauptmerkmale
Ultra‑präzise Spezialfutter
Speziell für kleine Durchmesser entwickelt, bieten die geschlossenen Präzisionsfutter eine wiederholbare Klemmgenauigkeit von ±0,1 mm. Die Konstruktion reduziert Verschmutzungen und sichert konstante Positionierung empfindlicher Werkstücke.
Hohe Steifigkeit: Schwerlastbett
Das Maschinenbett wird per Portalfräsen und Präzisionsfinish bearbeitet, um Vibrations‑, Torsions‑ und Verformungswiderstand zu maximieren. Diese Struktursteifigkeit ermöglicht stabile Dauerbetrieb‑Eigenschaften.
Halbautomatisches Zuführsystem (optional)
Der optionale Zuführer ist an verschiedene Rohrspezifikationen und Längen anpassbar und kann bis zu 6 Rohre vorpositionieren, um manuelle Eingriffe zu reduzieren und die Beschickungseffizienz zu erhöhen.
Servo‑gesteuertes bewegliches Vorderfutter
Das servoangetriebene bewegliche Vorderfutter erlaubt das Schneiden zwischen Vorder‑ und Hinterfutter, gewährleistet Präzision bei langen Werkstücken und erhält die Rundlaufgenauigkeit bei hohen Schnittgeschwindigkeiten.
Technische Daten
Maschinenmodell: KCT3 / KCT6
Spannbereich (KCT3): Rundrohr Φ3–25 mm; Vierkantrohr □3–23 mm
Spannbereich (KCT6): Rundrohr Φ3–80 mm; Vierkantrohr □3–80 mm
Laserleistung: 1500 W (KCT3); 1500 W / 3000 W (KCT6)
Max. Drehzahl: 300 U/min (KCT3); 200 U/min (KCT6)
Effektive Rohrlänge: 3000 mm (KCT3); 6500 mm (KCT6)
Futteraufbau: 30 pneumatische Futter (KCT3); 80 pneumatische Futter (KCT6)
Nennspannung/-frequenz: 3PH 380 V 50 Hz
Geeignete Branchen
- Medizintechnikkomponenten
- Möbelbeschläge
- Beleuchtungsindustrie
- Elektronik
- Montage von Kleinstrohren
Anwendungsszenarien
Präziser Mikro‑Rohrschnitt; dünnwandige Kleinstrohre; hochfrequente stabile Produktionsprozesse.
Spezifikationen / Technische Daten
- Modell: KCT3 / KCT6 (KCT‑Serie)
- Spannbereich KCT3: Rund Φ3–25 mm; Vierkant □3–23 mm
- Spannbereich KCT6: Rund Φ3–80 mm; Vierkant □3–80 mm
- Laserleistungsoptionen: 1500 W; 3000 W (optional für KCT6)
- Max. Drehzahl: 300 U/min (KCT3), 200 U/min (KCT6)
- Effektive Schnittlänge: 3000 mm (KCT3), 6500 mm (KCT6)
- Futter: 30 pneumatische Futter (KCT3), 80 pneumatische Futter (KCT6)
- Nennspannung/-frequenz: 3‑Phasen 380 V 50 Hz
