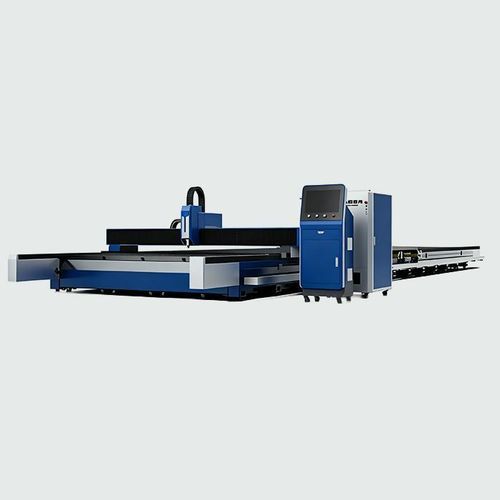

3D-Laser-Schneidemaschine KC series

für Stahlfür Metallfür dicke Bleche

Kurzbeschreibung

• Bodenführungssystem, erweiterbar
• Hochdynamisches Portal
• Doppelantrieb für hohe Stabilität
• Optionales 3D-Fasen ±45°
• Erfüllt EU-Sicherheitsstandards

1 Ultralarbeitsbereich mit nahtloser Skalierbarkeit
Das bodengeführte System kann von Standardaufbauten bis auf 12–60 Meter (und mehr) erweitert werden, um übergroße Werkstücke aufzunehmen. Die modularen Schienensegmente ermöglichen Nachrüstungen vor Ort mit minimalen Tiefbauarbeiten, sodass die Produktionskapazität wachsen kann, ohne die Hauptmaschine zu ersetzen.

2 Hochdynamisches Portal für schnellen Durchsatz
Ausgelegt für hochfrequente Hubbewegungen läuft das Portal mit erhöhten Leerfahrgeschwindigkeiten auf den Bodenführungen, um Nebenzeiten zu minimieren. Diese Konfiguration ist optimiert für die Bearbeitung großer Stückzahlen langer Bauteile, bei denen Durchsatz und Reproduzierbarkeit entscheidend sind.

3 Leichtbau-Integralkragen mit synchronem Doppelantrieb
Die integrierte Leichtbau-Trägerstruktur mit geringer Trägheit reduziert Vibrationen bei Schnellfahrbewegungen. Der synchronisierte Doppelantrieb bietet eine ausgeglichene Drehmomentverteilung und hochpräzise Positionierung über die gesamte Verfahrstrecke, um gleichbleibende Schnittqualität zu gewährleisten.

4 Optionales 3D-Fasensystem zur Schweißvorbereitung
Nachrüstbar mit einem professionellen 3D-Schneidkopf mit ±45° Mehrwinkelneigung. In der Lage, V-, X-, Y- und K-Fasen in einem Durchgang zu erzeugen, wodurch Nachbearbeitung entfällt und die Schweißvorbereitung auf dicken Platten effizienter wird.

Technische Parameter
Machine Model: KC8025 | KC12025 | KC13032 | KC16032 | KC24032 | KC34032
Arbeitsbereich: 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm | 24000mm*3200mm | 34000mm*3200mm
Laserleistung: 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W | 120000W/20000W/30000W/40000W | 6000W/120000W/20000W/30000W/40000W
X/Y Positionsgenauigkeit: ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
X/Y Wiederholgenauigkeit: ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
Max. Verfahrgeschwindigkeit (Verknüpfung): 110m/min | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
Max. Beschleunigung: 1.5G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
Nennspannung & Frequenz: 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz

Geeignete Branchen
Schiffbau, Windenergie, Stahlbau, Bahn, Brückenbau, Schwermaschinen, Druckbehälter

Anwendungsszenarien
Extra-großflächiges Blechschneiden; Bearbeitung langer Profil- und Schwerbleche; erweiterbares Maschinenbett; Hochleistungsanlagen 20kW–40kW; vor Ort anpassbare Länge.

Spezifikationen / Technische Daten

• Serie: KC series
• Arbeitsbereich-Optionen: von 8000mm*2500mm bis 34000mm*3200mm je nach Modell
• Laserleistungsoptionen variieren je nach Modell (Beispiele: 3kW, 6kW, 20kW, 30kW, 40kW und höhere Werte wie aufgeführt)
• Positionsgenauigkeit X/Y: ±0.03mm
• Wiederholgenauigkeit X/Y: ±0.02mm
• Maximale Verfahrgeschwindigkeit (pos.): 110 m/min
• Maximale Beschleunigung: 1.5G
• Nennspannung & Frequenz: 3-phasig 380V, 50Hz
• Optionaler 3D-Fasenaufsatz mit Multi-Winkel-Fähigkeit ±45°
• Bodenführungen vor Ort erweiterbar (modulares Schienendesign) für Längen von ca. 12 m bis 60 m und mehr
