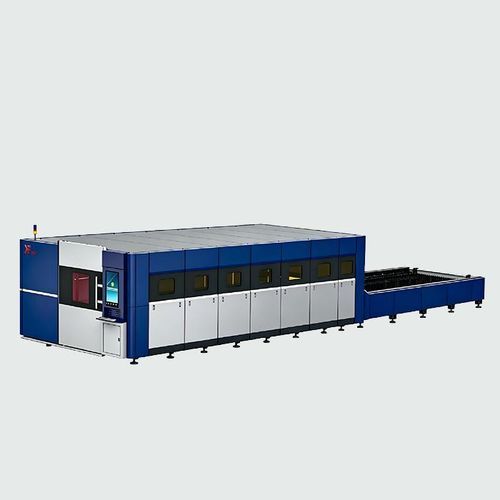

Laser-Schneidemaschine KC seriesfür Aluminiumfür Edelstahlfür Bleche
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Laser
- Bearbeitetes Material
- für Aluminium, für Edelstahl
- Bearbeitetes Produkt
- für Bleche
- Aufladen des Werkstücks
- mit automatischer Beladung
- Phasen
- dreiphasig
- Aufbau
- Großformat, Portaltyp, mit Doppeltisch
- Weitere Eigenschaften
- automatisch, Hochleistung, für Schwerlast, für Massenproduktion, vollständig geschlossen, Wechseltisch
- X-Hub
3.000 mm, 4.000 mm, 6.000 mm, 8.000 mm, 12.000 mm
(118,11 in, 157,48 in, 236,22 in, 314,96 in, 472,44 in)- Y-Hub
1.500 mm, 2.000 mm, 2.500 mm
(59,06 in, 78,74 in, 98,43 in)- Schnittgeschwindigkeit
110 m/min
- Laserleistung
Max: 120.000 W
Min: 1.500 W
- Wiederholbarkeit
0,02 mm, 0,03 mm
(0,0008 in, 0,0012 in)- Beschleunigung
11,77 m/s², 14,71 m/s²
(38,62 ft/s², 48,26 ft/s²)- Stromversorgung
380 V
Beschreibung
Kurzbeschreibung
1 Dauerproduktion mit Doppelstation und Wechsel
Maximieren Sie die Verfügbarkeit durch ein Doppelstations-Palettenwechselsystem, das gleichzeitiges Schneiden und Be-/Entladen ermöglicht. Diese Auslegung eliminiert Standzeiten zwischen Chargen und unterstützt kontinuierige Hochvolumen-Produktionsabläufe.
2 Vollverkleidung für Sicherheit und Umweltschutz
Die Maschine verfügt über eine vollständige Schutzverkleidung kombiniert mit einem fortschrittlichen Filter- und Absaugsystem. Sie hält Rauch, Funken und gestreute Laserstrahlung zurück und hilft Werkstätten, industrielle Sicherheits- und Umweltanforderungen zu erfüllen, während ein kontrollierter Produktionsbereich erhalten bleibt.
3 Statische Integrität für Präzision im Schwerbetrieb
Ein hochsteifer Rahmen und ein niedrigschwerpunktiger Portalträger sorgen für wirksame Schwingungsdämpfung und thermische Stabilität. Damit wird eine konstante Positioniergenauigkeit (X/Y ±0,03 mm, Wiederholgenauigkeit ±0,02 mm) über lange Betriebszeiten und bei der Bearbeitung dicker Bleche sichergestellt.
4 Intelligentes Sicherheits- und Wartungs-Ökosystem
Sicherheits-Lichtvorhänge, automatische Schmierung und klimatisierte Elektronik sind mit einer intelligenten Überwachung verbunden. Diese Systeme verringern das Bedienerrisiko, verhindern Kollisionen und vereinfachen die vorbeugende Wartung zur Senkung der Total Cost of Ownership.
TECHNISCHE DATEN
Maschinenmodell | KC3015EC | KC4020EC | KC6020EC | KC6025EC | KC8025EC | KC12025EC
Arbeitsbereich | 3000mm×1500mm | 4000mm×2000mm | 6000mm×2000mm | 6000mm×2500mm | 8000mm×2500mm | 12000mm×2500mm
Laserleistung | 1500W/3000W/6000W/12000W | 1500W/3000W/6000W/12000W/20000W | 3000W/6000W/12000W/20000W | 3000W/6000W/12000W/20000W | 3000W/6000W/12000W/20000W | 6000W/12000W/20000W/30000W
X/Y Positionsgenauigkeit | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm
Wiederholgenauigkeit X/Y | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm
Max. Positioniergeschw. | 110 m/min | 110 m/min | 110 m/min | 110 m/min | 110 m/min | 110 m/min
Max. Beschleunigung | 1,2G | 1,5G | 1,5G | 1,5G | 1,5G | 1,5G
Bemessungsnetz & Frequenz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz
Geeignete Branchen
Elektrische Gehäuse, Präzisionsblechbearbeitung, Küchenwaren, Kfz-Zubehör, Reinräume/saubere Werkstätten.
Anwendungsszenarien
Mittelserien-stabile Bearbeitung; staubkontrollierte Umgebungen; halbgeschlossene sichere Bedienung; vereinfachtes Be- und Entladen.
Spezifikationen / Technische Details
- Dauerproduktion mit Doppelstation und Palettenwechsel
- Vollverkleidung für Arbeitsschutz und Rauchbindung
- Schutz vor Laserstrahlung und Funken
- Integriertes intelligentes Sicherheits- und Überwachungssystem
- Für langfristige Stabilität bei Schwerlastbetrieb ausgelegt
1 Dauerproduktion mit Doppelstation und Wechsel
Maximieren Sie die Verfügbarkeit durch ein Doppelstations-Palettenwechselsystem, das gleichzeitiges Schneiden und Be-/Entladen ermöglicht. Diese Auslegung eliminiert Standzeiten zwischen Chargen und unterstützt kontinuierige Hochvolumen-Produktionsabläufe.
2 Vollverkleidung für Sicherheit und Umweltschutz
Die Maschine verfügt über eine vollständige Schutzverkleidung kombiniert mit einem fortschrittlichen Filter- und Absaugsystem. Sie hält Rauch, Funken und gestreute Laserstrahlung zurück und hilft Werkstätten, industrielle Sicherheits- und Umweltanforderungen zu erfüllen, während ein kontrollierter Produktionsbereich erhalten bleibt.
3 Statische Integrität für Präzision im Schwerbetrieb
Ein hochsteifer Rahmen und ein niedrigschwerpunktiger Portalträger sorgen für wirksame Schwingungsdämpfung und thermische Stabilität. Damit wird eine konstante Positioniergenauigkeit (X/Y ±0,03 mm, Wiederholgenauigkeit ±0,02 mm) über lange Betriebszeiten und bei der Bearbeitung dicker Bleche sichergestellt.
4 Intelligentes Sicherheits- und Wartungs-Ökosystem
Sicherheits-Lichtvorhänge, automatische Schmierung und klimatisierte Elektronik sind mit einer intelligenten Überwachung verbunden. Diese Systeme verringern das Bedienerrisiko, verhindern Kollisionen und vereinfachen die vorbeugende Wartung zur Senkung der Total Cost of Ownership.
TECHNISCHE DATEN
Maschinenmodell | KC3015EC | KC4020EC | KC6020EC | KC6025EC | KC8025EC | KC12025EC
Arbeitsbereich | 3000mm×1500mm | 4000mm×2000mm | 6000mm×2000mm | 6000mm×2500mm | 8000mm×2500mm | 12000mm×2500mm
Laserleistung | 1500W/3000W/6000W/12000W | 1500W/3000W/6000W/12000W/20000W | 3000W/6000W/12000W/20000W | 3000W/6000W/12000W/20000W | 3000W/6000W/12000W/20000W | 6000W/12000W/20000W/30000W
X/Y Positionsgenauigkeit | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm
Wiederholgenauigkeit X/Y | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm
Max. Positioniergeschw. | 110 m/min | 110 m/min | 110 m/min | 110 m/min | 110 m/min | 110 m/min
Max. Beschleunigung | 1,2G | 1,5G | 1,5G | 1,5G | 1,5G | 1,5G
Bemessungsnetz & Frequenz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz
Geeignete Branchen
Elektrische Gehäuse, Präzisionsblechbearbeitung, Küchenwaren, Kfz-Zubehör, Reinräume/saubere Werkstätten.
Anwendungsszenarien
Mittelserien-stabile Bearbeitung; staubkontrollierte Umgebungen; halbgeschlossene sichere Bedienung; vereinfachtes Be- und Entladen.
Spezifikationen / Technische Details
- Produktname: Full Enclosure with Exchange Platform
- Modelle verfügbar: KC3015EC, KC4020EC, KC6020EC, KC6025EC, KC8025EC, KC12025EC
- Arbeitsbereich-Optionen: 3000mm×1500mm bis 12000mm×2500mm
- Laserleistungsoptionen: Konfigurationen von 1500W bis 30000W (verschiedene Kombinationen möglich)
- Positioniergenauigkeit: X/Y ±0,03 mm; Wiederholgenauigkeit ±0,02 mm
- Max. Positioniergeschwindigkeit: 110 m/min
- Max. Beschleunigung: bis zu 1,5G
- Stromversorgung: 3~ 380V 50Hz
- Sicherheitsmerkmale: Vollverkleidung, Schutz vor Laserstrahlung und Funken, Lichtvorhänge
- Wartungsmerkmale: automatische Schmierung, klimatisierte Elektronik, intelligente Überwachung
