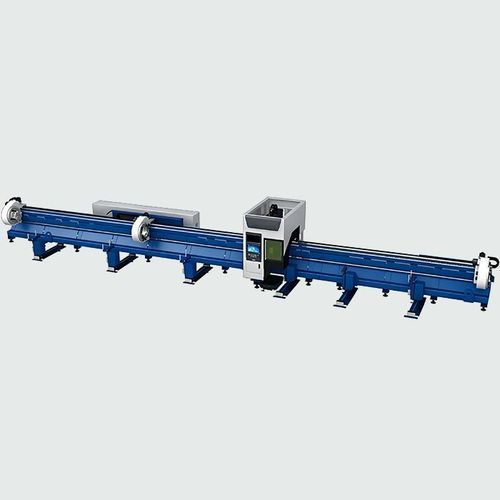

Laser-Schneidemaschine KCT12055T4für StahlRohrservogesteuert
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Laser
- Bearbeitetes Material
- für Stahl
- Bearbeitetes Produkt
- Rohr
- Steuerung
- servogesteuert
- Anwendung
- für Industrieanwendungen, für Werft, für Offshoreanwendungen
- Aufladen des Werkstücks
- mit automatischer Beladung, mit automatischem Be- und Entladen
- Phasen
- dreiphasig
- Aufbau
- Großformat
- Weitere Eigenschaften
- automatisch, Hochgeschwindigkeit, hohe Produktivität
- Rohrdurchmesser
Max: 550 mm
(22 in)Min: 40 mm
(2 in)- Schnittgeschwindigkeit
2,5 m/s
(8,202 ft/s)- Laserleistung
3.000 W, 6.000 W, 12.000 W
- Beschleunigung
19,62 m/s²
(64,37 ft/s²)- Gesamtlänge
12.500 mm
(492 in)- Stromversorgung
380 V
- Belastbarkeit
2.000 kg
(4.409,2 lb)
Beschreibung
Kurzbeschreibung
1 Hochgeschwindigkeitsleistung & gesteigerte Produktivität
Konstruiert für maximale Ausbringung mit einer Spitzenbeschleunigung von 2,0G, einer schnellen Verfahrgeschwindigkeit von 150 m/min und Spannfutterdrehzahlen bis zu 200 U/min. Diese Werte reduzieren die Zykluszeit und erhöhen die Produktionskapazität bei Großrohren.
2 Servo-gesteuertes verschiebbares vorderes Spannfutter
Das präzise servo-gesteuerte verschiebbare vorderes Spannfutter ermöglicht das Schneiden der Laserquelle zwischen Vorder- und Hinterfutter und gewährleistet exakte Positionierung sowie konstante Maßhaltigkeit bei langen Werkstücken.
3 Ultrakurze Restlängen für maximale Materialausbeute
Erzielt Restlängen von nur 20 mm–70 mm je nach Material, reduziert Verschnitt und steigert die Materialausbeute insbesondere bei hochwertigen Rohren.
4 Erweiterte Entladeunterstützung (optional)
Ein optionales 2–3 m Entladerack bietet stabilen Halt und ruhigen Abtransport für besonders lange Fertigteile, vermindert Transportschäden und vereinfacht den Nachbearbeitungsprozess.
TECHNISCHE PARAMETER
Maschinenmodell: KCT12055T4
Spannbereich: Rundrohr Φ40-550mm; Vierkantrohr □40-540mm
Laserleistung: 3000W/6000W/120000W
Max. Drehzahl: 30 r/min
Effektive Rohrschneidlänge: 12500 mm
Max. Einzurohrbelastung: 2000 kg
Spannfutteraufbau: 550 Pneumatisches Spannfutter
Nennspannung & Frequenz: 3PH 380V 50Hz
Geeignete Branchen
Großrohrbau, Petrochemische Ausrüstung, Schiffstankanlagen, schwere Stahlkonstruktionen.
Anwendungsszenarien
Rohr mit besonders großem Durchmesser; extrem schwere Lasten; hocheffizientes Schneiden langer Rohre.
Technische Spezifikationen
- Hohe Geschwindigkeit & hohe Produktivität
- Servo-verstellbares Spannfutter für Präzision bei langen Rohren
- Ultrakurze Restlängen, hoher Materialausbeute
- Automatisches Laden & stabiler Entladebalken
1 Hochgeschwindigkeitsleistung & gesteigerte Produktivität
Konstruiert für maximale Ausbringung mit einer Spitzenbeschleunigung von 2,0G, einer schnellen Verfahrgeschwindigkeit von 150 m/min und Spannfutterdrehzahlen bis zu 200 U/min. Diese Werte reduzieren die Zykluszeit und erhöhen die Produktionskapazität bei Großrohren.
2 Servo-gesteuertes verschiebbares vorderes Spannfutter
Das präzise servo-gesteuerte verschiebbare vorderes Spannfutter ermöglicht das Schneiden der Laserquelle zwischen Vorder- und Hinterfutter und gewährleistet exakte Positionierung sowie konstante Maßhaltigkeit bei langen Werkstücken.
3 Ultrakurze Restlängen für maximale Materialausbeute
Erzielt Restlängen von nur 20 mm–70 mm je nach Material, reduziert Verschnitt und steigert die Materialausbeute insbesondere bei hochwertigen Rohren.
4 Erweiterte Entladeunterstützung (optional)
Ein optionales 2–3 m Entladerack bietet stabilen Halt und ruhigen Abtransport für besonders lange Fertigteile, vermindert Transportschäden und vereinfacht den Nachbearbeitungsprozess.
TECHNISCHE PARAMETER
Maschinenmodell: KCT12055T4
Spannbereich: Rundrohr Φ40-550mm; Vierkantrohr □40-540mm
Laserleistung: 3000W/6000W/120000W
Max. Drehzahl: 30 r/min
Effektive Rohrschneidlänge: 12500 mm
Max. Einzurohrbelastung: 2000 kg
Spannfutteraufbau: 550 Pneumatisches Spannfutter
Nennspannung & Frequenz: 3PH 380V 50Hz
Geeignete Branchen
Großrohrbau, Petrochemische Ausrüstung, Schiffstankanlagen, schwere Stahlkonstruktionen.
Anwendungsszenarien
Rohr mit besonders großem Durchmesser; extrem schwere Lasten; hocheffizientes Schneiden langer Rohre.
Technische Spezifikationen
- Maschinenmodell: KCT12055T4
- Spannbereich: Rundrohr Φ40-550mm; Vierkantrohr □40-540mm
- Laserleistungsoptionen: 3000W, 6000W, 120000W
- Max. Drehzahl: 30 r/min
- Effektive Schneidlänge: 12500 mm
- Max. Einzurohrbelastung: 2000 kg
- Spannfutteraufbau: 550 Pneumatisches Spannfutter
- Nennspannung & Frequenz: 3PH 380V 50Hz
