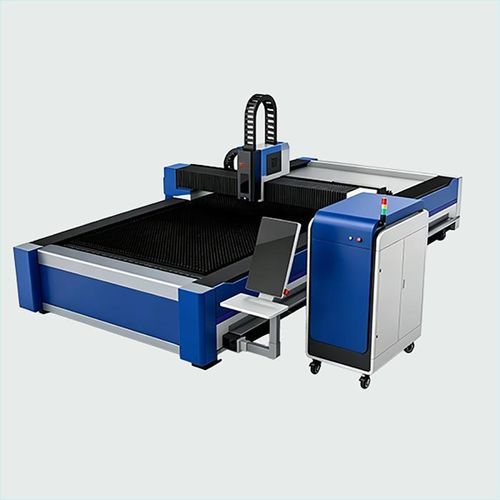

2D-Laser-Schneidemaschine KC seriesFaserlaserInfrarot-LaserFestkörperlaser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Faserlaser, 2D-Laser, Infrarot-Laser, Festkörperlaser
- Bearbeitetes Material
- für Aluminium, für Edelstahl, für Karbonstahl
- Bearbeitetes Produkt
- für feine Bleche, für Bleche, Folien
- Anwendung
- für die Metallwarenindustrie, für Landwirtschaftsfahrzeuge, für die Küchengeräteindustrie
- Phasen
- dreiphasig
- Aufbau
- Großformat, Flachbett, Portaltyp
- Weitere Eigenschaften
- Präzision, Hochleistung, für Schwerlast, modular, für Massenproduktion
- X-Hub
3.000 mm, 4.000 mm, 6.000 mm
(118,11 in, 157,48 in, 236,22 in)- Y-Hub
1.500 mm, 2.000 mm
(59,06 in, 78,74 in)- Schnittgeschwindigkeit
110 m/min
- Laserleistung
1.500 W, 3.000 W, 6.000 W
- Wiederholbarkeit
0,02 mm
(0,0008 in)- Beschleunigung
Max: 14,72 m/s²
(48,29 ft/s²)Min: 9,81 m/s²
(32,19 ft/s²)- Stromversorgung
380 V
Beschreibung
Kurzbeschreibung
Produktdetails
Die Maschine verfügt über ein monolithisch verschweißtes Stahlbett, das für hohe Steifigkeit ausgelegt ist und kontinuierliche Hochlastbetrieb ohne Verformung trägt, wodurch die strukturelle Integrität langfristig erhalten bleibt.
Präzisions-Portalfräsen für überlegene Genauigkeit
Das Bett wird mittels Portalfräsen bearbeitet, sodass die Montageflächen für Führungen und Zahnstangen eine Ebenheit von 0,03 mm/1000 mm erreichen und so eine stabile Grundlage für hochpräzise Positionierungen bieten.
Intelligente zentrale Schmierung
Ein intelligentes, zentrales Schmierstoffsystem liefert zeitgesteuerte und präzise Ölung an Führungen und Zahnstangen, reduziert Verschleiß und verlängert die Lebensdauer der Antriebskomponenten.
Optimierter gezahnter Tisch mit modularer Bauweise
Der gezahnte Arbeitstisch minimiert Kontaktpunkte, um die Wärmeleitung beim Schneiden zu reduzieren und Verformungen des Werkstücks zu verhindern. Das modulare, abnehmbare Design ermöglicht eine schnelle Schlackenentfernung und vereinfachte Wartung.
Geeignete Branchen
Blechverarbeitung, Schaltschränke, Beschilderung und Werbung, Küchenausstattung, Metallmöbel, Fitnessgeräte, Landmaschinen.
Anwendungsszenarien
Allzweck-Werkstattschnitt; Kleinserien von Blechteilen; Bearbeitung von dünnen bis mittleren Blechen (Stahl, Edelstahl, Aluminium); Serienfertigung standardisierter Komponenten.
Technische Daten
- Schwerer, verschweißter Maschinenbettaufbau mit hoher Steifigkeit
- Intelligentes zentrales Schmiersystem
- Präzisions-Portalfräsen — Ebenheit 0,03 mm/1000 mm
- Gezahnte, hitzebeständige Tischfläche, leicht zu reinigen von Schlacke
Produktdetails
Die Maschine verfügt über ein monolithisch verschweißtes Stahlbett, das für hohe Steifigkeit ausgelegt ist und kontinuierliche Hochlastbetrieb ohne Verformung trägt, wodurch die strukturelle Integrität langfristig erhalten bleibt.
Präzisions-Portalfräsen für überlegene Genauigkeit
Das Bett wird mittels Portalfräsen bearbeitet, sodass die Montageflächen für Führungen und Zahnstangen eine Ebenheit von 0,03 mm/1000 mm erreichen und so eine stabile Grundlage für hochpräzise Positionierungen bieten.
Intelligente zentrale Schmierung
Ein intelligentes, zentrales Schmierstoffsystem liefert zeitgesteuerte und präzise Ölung an Führungen und Zahnstangen, reduziert Verschleiß und verlängert die Lebensdauer der Antriebskomponenten.
Optimierter gezahnter Tisch mit modularer Bauweise
Der gezahnte Arbeitstisch minimiert Kontaktpunkte, um die Wärmeleitung beim Schneiden zu reduzieren und Verformungen des Werkstücks zu verhindern. Das modulare, abnehmbare Design ermöglicht eine schnelle Schlackenentfernung und vereinfachte Wartung.
Geeignete Branchen
Blechverarbeitung, Schaltschränke, Beschilderung und Werbung, Küchenausstattung, Metallmöbel, Fitnessgeräte, Landmaschinen.
Anwendungsszenarien
Allzweck-Werkstattschnitt; Kleinserien von Blechteilen; Bearbeitung von dünnen bis mittleren Blechen (Stahl, Edelstahl, Aluminium); Serienfertigung standardisierter Komponenten.
Technische Daten
- Maschinenmodell: KC3015, KC4020, KC6020
- Arbeitsbereich: 3000 mm × 1500 mm; 4000 mm × 2000 mm; 6000 mm × 2000 mm
- Laserleistung: 1500 W / 3000 W / 6000 W
- Positioniergenauigkeit X/Y: 0,03 mm
- Wiederholgenauigkeit X/Y: 0,02 mm
- Maximale Verfahrgeschwindigkeit (Verkopplung): 110 m/min
- Maximale Beschleunigung: 1,0–1,5 G
- Nennspannung: 380 V / 50 Hz
