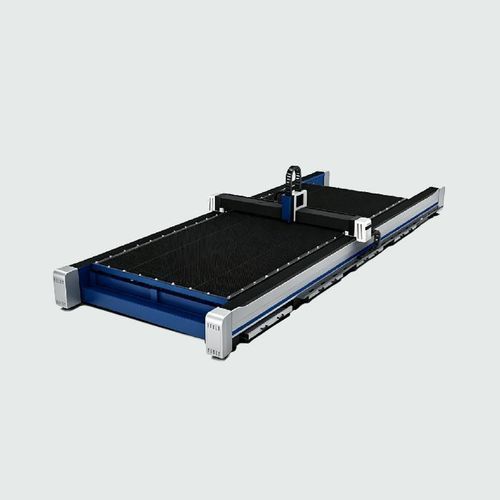

2D-Laser-Schneidemaschine KC series

für Edelstahlfür Karbonstahlfür dicke Bleche

Kurzbeschreibung

• Modularer segmentierter Tisch mit anpassbarer Länge
• Statische Werkstückarchitektur mit beweglichem Portal
• Hochpräzise Bearbeitung für übergroße Platten
• Intelligente zonierte Absaugung für Staub und Schlacke

Hauptmerkmale

• Skalierbares modulares Tischausführung: Modulare segmentierte Tischarchitektur ermöglicht Längenanpassung und Vor-Ort-Erweiterung in Baukastenweise ohne Austausch der gesamten Maschine.
• Statisches Werkstück, bewegliches Portal für Präzision: Die Kombination aus statischem Tisch und beweglichem Portal hält schwere Platten während des Schneidens stationär, um träigkeitsbedingte Fehler zu vermeiden und die dimensionsstabile Bearbeitung großformatiger Teile zu gewährleisten.
• Intelligente synchronisierte zonierte Absaugung: Mehrzone-Absaugung, synchronisiert mit dem Schneidkopf, konzentriert die Absaugung auf die aktive Zone zur effizienten Entfernung von Staub und Schlacke bei reduziertem Energieverbrauch.
• Hochdynamischer Präzisions-Laserkopf: Fortschrittlicher Laserkopf mit intelligentem Autofokus liefert einen konzentrierten Strahl für schnelle, präzise Schnitte mit minimierter Wärmeeinflusszone und sauberen Kanten.

TECHNISCHE PARAMETER
Maschinenmodell | KC6025 | KC8025 | KC12025 | KC13032 | KC16032
Arbeitsfeld | 6000mm*2500mm | 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm
Laserleistung | 3000W/6000W/120000W/20000W | 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W
X/Y Pos.-Genauigkeit | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
X/Y Wiederholgenauigkeit | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
Max. Verknüpfungs-Pos.-Geschwindigkeit | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
Max. Beschleunigung | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
Nennspannung & Frequenz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz

Geeignete Branchen

• Schiffbau
• Stahlkonstruktionen
• Bau- und Baustellenmaschinen
• Schienenverkehr
• Windenergie
• Energieanlagen
• Brückenbau
• Große Stahl-Servicezentren

Anwendungsszenarien

• Einmaliges Schneiden von übergroßen Platten
• Hochleistungsbearbeitung dicker Bleche
• Modular erweiterbarer Tisch für Vor-Ort-Verlängerung
• Einbahn-Fasen-Schneiden
• 24-Stunden-Schwerlastbetrieb mit stabiler Produktion

Technische Spezifikationen

• Maschinenmodell: KC6025; KC8025; KC12025; KC13032; KC16032
• Arbeitsbereich (pro Modell): 6000mm*2500mm; 8000mm*2500mm; 12000mm*2500mm; 13000mm*3200mm; 16000mm*3200mm
• Laserleistung (Optionen pro Modell): 3000W/6000W/120000W/20000W; 3000W/6000W/120000W/20000W; 6000W/120000W/20000W/30000W; 6000W/120000W/20000W/30000W; 120000W/20000W/30000W
• X/Y Positioniergenauigkeit: ±0.03mm (alle Modelle)
• X/Y Wiederholgenauigkeit: ±0.02mm (alle Modelle)
• Max. Verknüpfte Positioniergeschwindigkeit: 110 m/min (alle Modelle)
• Max. Beschleunigung: 1.5G (alle Modelle)
• Nennspannung & Frequenz: 3PH 380V 50Hz (alle Modelle)
