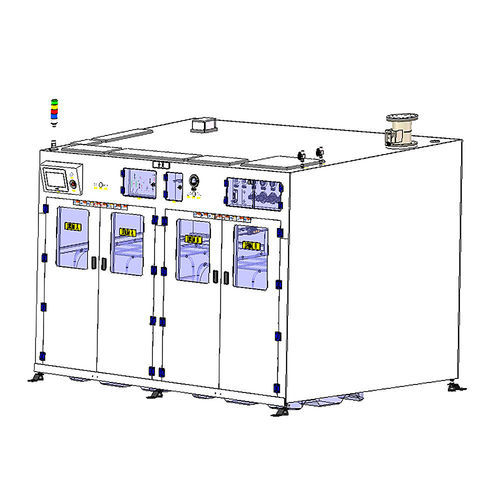

Nass-Gaswäscher JW series

giftighochwirksam

Überblick
Jewellok liefert Flüssigkeitskontrollgeräte und Gasschranksysteme für Laborgasleitungen, Industriegasleitungen und Spezialgasversorgungssysteme. Der beschriebene Wäscher-Gasschrank (Scrubber Gas Cabinet) dient der Behandlung und Neutralisierung gefährlicher Abgase aus Fertigungsprozessen, z. B. in der Halbleiterproduktion oder in Chemieanlagen. Er kombiniert chemische und physikalische Verfahren (Absorption, Reaktion, Filtration) zur Entfernung oder Neutralisierung schädlicher Bestandteile.

Funktion und Einsatz
Das System erhält Abgase aus Lüftungssystemen, filtert und behandelt diese, um die Emissionen flüchtiger organischer Verbindungen (VOCs) und anderer Schadstoffe zu reduzieren. Typische Anwendungen sind Labor- und Halbleiterumgebungen sowie industrielle Prozesse, in denen giftige oder korrosive Gase (z. B. SiH4, NF3, NH3, N2O, HCl) vorkommen. Das Heat-Filter Burn Box System verbindet thermische Behandlung (Verbrennung giftiger Gase bei hoher Temperatur) mit Filtration zur Aufbereitung komplexer Gasströme.

Ausstattungs- und Betriebsmerkmale

• Typen: Scrubber / Abgasbehandlungsschrank, Gaswäscherschrank mit Wärmefilter-Brennbox
• Verwendete Medien: Wasser oder chemische Waschlösungen; optional Ultrareines Wasser (UPW)
• Integration: Kombination mit Primärwäschern, katalytischer Oxidation oder Adsorptionsstufen möglich
• Automatisierung: Vollautomatische Säurezufuhr, Umschaltung zwischen Fässern, Pumpen-Redundanz, Touchscreen-Anzeige des Systemstatus, Frühwarn- und Alarmfunktionen, Selbstprüfung, Unterstützung mehrerer Signaleingänge und mehrsprachige Bedienoberfläche

Technische Daten
Modell: JW-200L-CDM, JW-1000L-CDM
Spezielle Gasschrankgröße: W2200*D1500*H2000 (double drums) / W2990*D2100*H2000 (double drums)
Schaltschrank-Stromversorgung: 220 VAC, 50 Hz, 0.5–3 kW, Leckageschutz
Säuberung: PN2, SS316 1/2" SWG
Ultrareines Wasser: UPW, JIS 16A-Verklebung
Druckluft: CDA, SS316 1/2" SWG
Abfallauslass: Abfluss, PP DN20 Schweißmuffe / Abfluss, PP DN25 Schweißmuffe
Standard Ausrüstung: PP-Hülle + transparentes PVC-Sichtfenster + PFA-Innenrohrventil, Stickstoffspülung, Probenahme, vollautomatische Säurezufuhr, automatisches Umschalten zwischen linkem und rechtem Fass; Pumpenkörper mit zwei Verwendungszwecken und Backup; Touchscreen zur Anzeige des Betriebsstatus jedes Ventils und Flüssigkeitszufuhrstatus; automatische Unterbrechung der Flüssigkeitszufuhr; Frühwarnung und Alarm; Selbstprüfung und Bestätigung mehrerer Sicherheitsfunktionen; Unterstützung mehrerer Sprachen und Signaleingänge; Codescanner; hocheffizienter Filter; optionaler Türsensor

Optionale/weitere Merkmale

• Notfall-Bedienfeld
• Hocheffizienter Filter
• Türsensor (optional)

Charakteristiken / Spezifikationen technische

• Modelle: JW-200L-CDM; JW-1000L-CDM
• Abmessungen (Spezielle Gasschrankgröße): W2200×D1500×H2000 (double drums) oder W2990×D2100×H2000 (double drums)
• Stromversorgung Schaltschrank: 220 VAC, 50 Hz, 0.5–3 kW, mit Leckageschutz
• Säuberungsgas/Spülgas: PN2; Materialanschlüsse SS316 1/2" SWG
• Ultrareines Wasser (UPW): JIS 16A-Verklebung
• Druckluft: CDA, SS316 1/2" SWG
• Abfallauslass: PP DN20 / PP DN25 Schweißmuffe
• Standardausrüstung und Automatisierungsfunktionen: PP-Außengehäuse, PVC-Sichtfenster, PFA-Innenventil, Stickstoffspülung, Probenahme, automatische Säurezufuhr, automatisches Fassumschalten, Pumpen-Redundanz, Touchscreen-Monitoring, Frühwarnung/Alarm, Selbstprüfung, mehrsprachige Bedienoberfläche, Codescanner, hocheffizienter Filter
• Optionen: Notfall-Bedienfeld, Türsensor
