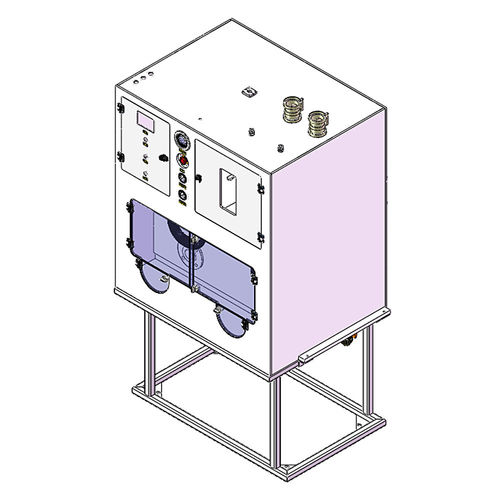

Mehrweg-Verteilerblock JW-300-CCB

PPfür GasEinbau

Übersicht
Der Ventilverteilerschrank und Bedienkasten JW-300-CCB von Clean Connection ist für Probenahme, Verteilung und Steuerung in Reinwasser-Systemen (UPW) und sauberen Gasen (CDA, N2) ausgelegt. Das Gerät kombiniert ein PP-Gehäuse mit PFA-Innenleitungen und Ventilkomponenten zur chemischen Verträglichkeit in kontrollierten Bereichen.

Technische Daten

• Modell: JW-300-CCB
• Abmessungen: 2S: W856 × D790 × H1865 mm; 4S: W1050 × D790 × H1865 mm (anpassbar)
• Netzteil Schaltschranks: 220 VAC, 50 Hz, 25 W mit Fehlerstromschutz
• Spülmedium: PN2, SS316 Anschlussstücke 1/2" SWG
• Reinstwasser-Anschluss: UPW, JIS 16A Flansch
• Druckluft: CDA, SS316 Anschlussstücke 1/2" SWG
• Abfluss: Entwässerung, PP DN20 Schmelz-Socket
• Gehäuselüftung: OD 100 mm, 150 m³/h

Standardaufbau und Funktionen

• Äußeres Gehäuse aus PP mit transparenter PVC-Sichtscheibe
• PFA-Innenleitungen und Ventilkomponenten kompatibel mit UPW
• Stickstoff-Spülung/Blasen zum Schutz der Leitung
• Druckhaltefunktion der Leitung vor Probenahme/Betankung
• Leckagealarm und Unterdruckalarm

Optionen

• Barcode-Leser
• Farb-Touchscreen
• Filter für CDA und N2
• Probenahmeanschluss für Reinstwasser

Anwendungen & Anpassung

• Integration in UPW-Verteil- und Probenahmesysteme für Halbleiter, Pharma und Laborbereiche
• Maße und Anschlüsse an die Anforderungen vor Ort anpassbar
• Kontaktieren Sie Clean Connection für Konfiguration, Installation und Validierungsunterstützung
