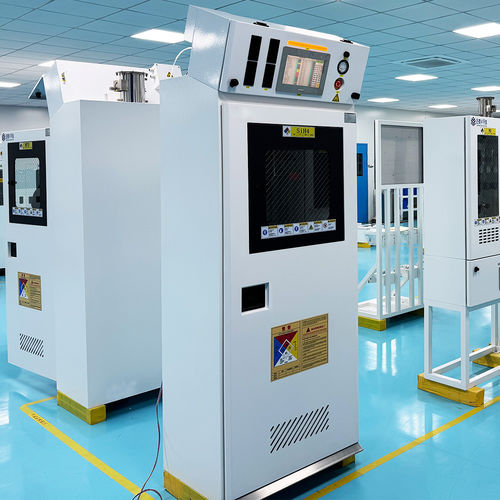

Gas-Speicher / Hochdruck JW-300-BSGS

Produktübersicht
Jewellok ist spezialisiert auf voll- und halbautomatische GC-Gasschränke, BSGS-Gasschränke, VMB-, TMA-Gasschränke, Scrubber-Abluftbehandlungs-Schränke, Gasverteilerschränke sowie VDB- und VDP-Schränke, geeignet für Spezialgase wie SiH4, NF3, NH3, N2O und HCl.

Anwendung
Bulk Specialty Gas Systems (BSGS) sind entscheidend für die Bereitstellung hochreiner Spezialgase in Branchen wie der Halbleiterfertigung, Pharmaindustrie und Chemieverarbeitung. Diese Systeme gewährleisten eine sichere, effiziente und kontaminationskontrollierte Gasversorgung bis zum Verbrauchspunkt über spezialisierte Schränke und Abluftbehandlungsanlagen.

Gasschränke
Gasschränke sind konstruierte Gehäuse zum Lagern und Fördern hochreiner Spezialgase für empfindliche Prozesse. Zu den Hauptmerkmalen gehören automatische Absperrventile, Leckdetektoren, Belüftungssysteme, hochwertige Materialien (z. B. Edelstahl), fortschrittliche Filtration zur Vermeidung von Kontaminationen und automatische Steuersysteme zur Überwachung von Druck, Durchfluss und Reinheit. Schränke enthalten Sicherheitsmechanismen wie explosionsgeschützte Türen und Sichtfenster, Leckalarmen, Fernabschaltung, Unterdruckalarm, automatische Spülung und Umschaltung der Belüftung.

Scrubber-Abluftbehandlungs-Schränke
Scrubber-Abluftbehandlungs-Schränke behandeln die Abluft aus BSGS und neutralisieren oder entfernen toxische, korrosive oder umweltgefährdende Nebenprodukte vor der Freisetzung. Nasswäscher verwenden Flüssigkeiten zum Auffangen und Neutralisieren saurer oder reaktiver Gase. Trockenwäscher verwenden chemische Medien zur Adsorption oder Reaktion mit gefährlichen Verbindungen. Fortgeschrittene Konstruktionen nutzen Echtzeitüberwachung zur Effizienzoptimierung und zur Unterstützung der Einhaltung relevanter Umweltvorschriften.

Systeminteraktion
BSGS-Gasschränke und Scrubber-Abluftbehandlungs-Schränke arbeiten zusammen, um hochreine Gase sicher und nachhaltig zu liefern. Integrierte Überwachung und Steuerung gewährleisten Betriebseffizienz, Sicherheit und Umweltkonformität in sensiblen Industrieanwendungen.

Technische Daten
Model: JW-300-BSGS
Spezifikation: W800×D633×H2172
Spezial-Gasschrank Größe: Steuerstromversorgung: 220VAC, 50Hz, 500W; Heizstromversorgung: 220VAC, 50Hz, 1–6KW (falls vorhanden)
Anschluss Steuergehäuse: PN2, 1/4" MVCJ
Purge-Anschluss: HPN2, 1/4" MVCJ
Anschluss Hochdruckhalte: GN2, 1/4" MVCJ
Vakuumanschluss: 1/2" MVCJ
VENT Ablaufleitung: CDA-Antrieb, 1/4" SWG
Pneumatische Luftquelle Kapazität: OD 150MM; Silan 810 m3/hr; andere Gase 204 m3/hr
Belüftungs- und Sicherheitsmerkmale: automatische Umschaltung und Spülung, explosionsgeschützte und anti-leaving Ausführung, explosionsgeschützte selbstverriegelnde Tür, explosionsgeschütztes Sichtfenster, Leckalarm, Fernabschaltung, Unterdruckalarm
Betriebsoberfläche: 10-Zoll Farb-Touchscreen

Optional

• UV/IR-Flammendetektor
• Cylinder Shutboy
• Panelheizung
• Ethernet-Kommunikationsmodul
• Wägesystem
• Überstrom-Begrenzer (Excess Flow Switch)

Technische Spezifikationen

• Model: JW-300-BSGS
• Außenmaße Schrank: W800 × D633 × H2172
• Steuerstromversorgung: 220VAC, 50Hz, 500W
• Heizstromversorgung (falls vorhanden): 220VAC, 50Hz, 1–6KW
• Anschlüsse Steuergehäuse: PN2, 1/4" MVCJ
• Purge-Anschluss: HPN2, 1/4" MVCJ
• Anschluss Hochdruckhalte: GN2, 1/4" MVCJ
• Vakuumanschluss: 1/2" MVCJ
• VENT Ablaufantrieb: CDA driver, 1/4" SWG
• Pneumatische Luftquelle Kapazität: OD 150MM; Silan 810 m3/hr; andere Gase 204 m3/hr
• Belüftung und Sicherheitsfunktionen: automatische Umschaltung und Spülung, explosionsgeschützte Türen und Sichtfenster, Leckalarm, Fernabschaltung, Unterdruckalarm
• Bedienerschnittstelle: 10-Zoll Farb-Touchscreen
• Typisch geeignete Gase: SiH4, NF3, NH3, N2O, HCl und andere Spezialprozessgase
