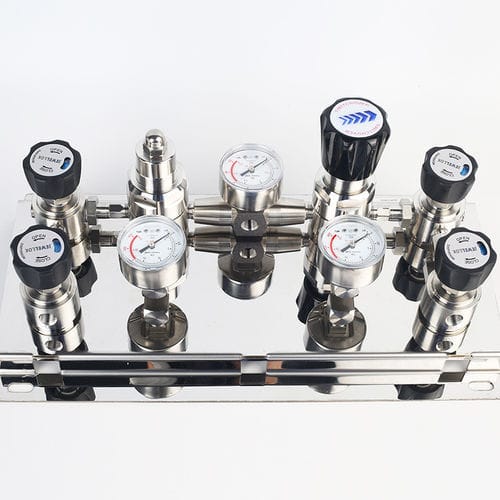

Mehrweg-Verteilerblock JW-300

aus Edelstahl 316Lfür GasUmschalter

Beschreibung
Halbautomatisches Gasumschaltverteilersystem, Manuelles Umschaltverteilerpanel und Einstufige automatische Umschaltplatine. Gasumschaltsysteme sind in Laboren, der Fertigung und medizinischen Einrichtungen unverzichtbar, da dort eine stabile Gasversorgung entscheidend ist. Diese Systeme stellen sicher, dass bei Erschöpfung einer Gasquelle die Versorgung auf eine andere Quelle umgeschaltet wird, ohne den Gasfluss zu unterbrechen.

– Halbautomatisches Gasumschaltsystem: Schaltet automatisch von einer primären Gasquelle auf eine Ersatzgasquelle um, wenn die primäre leer ist. Nach dem Austausch der leeren Quelle ist ein manueller Eingriff zum Zurücksetzen erforderlich. Geeignet für Anwendungen, in denen gelegentliche manuelle Kontrollen ausreichend sind.

– Manuelles Umschaltverteilerfeld: Der Bediener wechselt manuell zwischen den Gasquellen, indem Ventile gedreht oder Regler angepasst werden. Einfachere, kostengünstigere Option für weniger kritische Anwendungen.

– Einstufige automatische Umschaltplatine: Vollautomatisches System, das in einem Schritt zwischen den Quellen umschaltet und den Gasdruck reduziert. Kostengünstig und wartungsfreundlich, geeignet für einfachere Anlagen.

Produktdetails
Herkunftsort: Guangdong, China (Festland)
Markenname: Jewellok
Zertifizierung: CE
Modellnummer: JW-300
Mindestbestellmenge: 1 – 9 Sets
Preis: Verhandelbar
Verpackungsdetails: Exportverpackung
Lieferfähigkeit: 5000 Sätze pro Woche

Produktbeschreibung (Kurz)
JW-300 Serie Halbautomatisches Gasumschaltverteilersystem Manuelles Umschaltverteilerpanel Einstufige automatische Umschaltplatine. Geeignet für Hochdruckgasflaschen und beidseitige Druckentlastungsgaszufuhr. Durch die automatische Umschaltung wird eine kontinuierliche Gaszufuhr mit Spülfunktion realisiert. Maximaler Eingangsdruck bis 20.7 MPa (3000 psi), korrosionsbeständig, sauberer Werkstattmontagetest, geeignet für Labore und hochreine Gase wie Gasanalyse.

Spezifikationen
Highlight: Gasregeltafel, Druckregeltafel
Maximaler Eingangsdruck: 2200, 3000 Psig
Ausgangsdruckbereich: 0~25, 0~50, 0~100, 0~150, 0~250 psig
Betriebstemperatur: -40° F ~ +165° F (-40°C ~ +74°C)
Cv: 0.14 (in Tabelle) / anderes Cv-Angabe 0.08 (in Textabschnitt)
Ventilsitz: PU, PTFE, PCTFE (FCTFE erwähnt)
Gehäusematerial: 316L
Membranen: 316L
Manometergröße: 2" (im Fließtext als 2" Edelstahl-Druckmesser, deutlich ablesbar angegeben; in Tabelle als 2 mm, vermutlich 2")
Einlassanschluss: 1/4" NPT (F) (weiter im Materialtableau aufgeführt)
Ausgangsanschluss: 1/4" NPT (F)
Leckrate: 2 x 10-8 atm.cc/sec He
Arbeits-/Betriebstemperatur: -40℃ ~ 74℃ (-40℉ ~ 165℉)

Materialliste
Gehäusematerial: Edelstahl 316L
Ventilsitz: PU, PTFE, PCTFE
Membran: Edelstahl 316L
Einlassanschluss: 1/4" NPT (F) (Standardangabe)
Ausgangsanschluss: 1/4" NPT (F) (Standardangabe)

Konstruktionsmerkmale

• Druckregler für Spezialgas
• Ausgestattet mit Überdruckventil
• Druckregler und Rohr durch Drucktest und Dichtheitstest
• 2" Edelstahl-Druckmesser, deutlich ablesbar
• Knopf der Membranventile mit Ein/Aus-Logo

BESTELLINFORMATIONEN (Auszug)
Modellreihe: Halbautomatisches Umschaltgerät der Serie JW-300
Funktionsoptionen: Mit/Ohne Entleerung und Spülverteilungsfunktion; mit Drucksensor; weitere Optionen laut Bestelltabelle
Ausgangsverbindung / Einlassverbindung: Varianten 1/4" NPT(F), 1/4"-Rohrverschraubung, 3/8" NPT usw.
Körper-Material: rostfrei (316L), vernickelt, Messing, Stahl schwarz (variantenabhängig)
Gasoptionen: N2 (Stickstoff), O2 (Sauerstoff), H2 (Wasserstoff), Ar (Argon), He (Helium), CH4 (Methan), C2H2 (Acetylen), Luft

Produktspezifikationen / Technische Merkmale (zusammengefasst)

• Modell: JW-300
• Max. Eingangsdruck: 2200 psi / 3000 psi (20.7 MPa)
• Ausgangsdruckbereich: 0–25, 0–50, 0–100, 0–150, 0–250 psi
• Betriebstemperatur: -40°C bis +74°C (-40°F bis +165°F)
• Leckrate: 2 x 10^-8 atm.cc/sec He
• Cv-Wert: 0.08 (Text) / 0.14 (andere Stellen)
• Ventilsitzmaterialien: PU, PTFE, PCTFE (FCTFE)
• Gehäuse & Membran: Edelstahl 316L
• Manometer: 2" Edelstahl (deutlich ablesbar)
• Anschlussvarianten: 1/4" NPT(F), 1/4" Rohrverschraubung, 3/8" NPT, 1/2" u.a.
• Zertifizierung: CE
