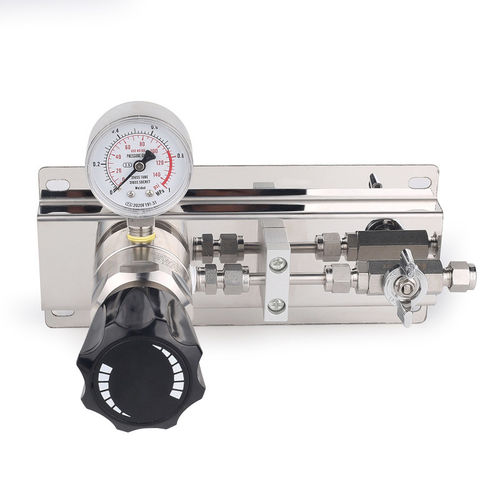

Gas-Regelstation / für Ultra-Reinstgas JW-400

Produktdetails

• Ursprungsort: Guangdong, China (Festland)
• Markenname: Jewellok
• Zertifizierung: CE
• Modellnummer: JW-400
• Mindestbestellmenge: 1 – 9 Stück
• Preis: Verhandelbar
• Verpackungsdetails: Jedes Teil zuerst in einer PP-Tasche, dann in einer kleinen Schachtel, außen im Karton.
• Lieferfähigkeit: 5000 Stück pro Woche
• Hervorhebung: Gaskontrolltafel, Druckregelpanel

Beschreibung
Das halbautomatische Umschaltreglerfeld für Hochreinheitsgasflaschen JW-400 sorgt für eine unterbrechungsfreie Gasversorgung, indem es beim Unterschreiten eines voreingestellten Drucks zwischen den Flaschen umschaltet. Es ist für industrielle und Laboranwendungen konzipiert, die eine kontinuierliche, kontaminationsarme Gaszufuhr erfordern.

Das Panel vereint Eingangsventile, hochpräzise Regler, Manometer und einen halbautomatischen Umschaltmechanismus, der das Entleeren einer Flasche erkennt und den Durchfluss auf die Reserveflasche überträgt. Bediener können leere Flaschen austauschen, ohne das nachgeschaltete System abzuschalten; ein manueller Reset kann nach dem Austausch erforderlich sein.

Für Stickstoff, Helium, Argon und andere Hochreinheitsgase ausgelegt, minimiert die Einheit Kontaminationen durch 316L-Edelstahl als benetzte Teile sowie geeignete Sitze und Dichtungen. Typische Merkmale sind Manometer, Sicherheitsventile und optional Alarme oder Anzeigen für den Flaschenstatus.

Spezifikationen (Zusammenfassung)
Material: 316L SS
Maximaler Eingangsdruck (allgemein): 3000, 2200, 500 PSI
Alternative maximaler Eingangsdruck (Tabelle): 500, 3000 psig
Ausgangs-/Abgabedruckbereiche: 0-25, 0-50, 0-100, 0-250, 0-500 PSI
Betriebstemperatur: -23 ~ +74 °C (ebenfalls aufgeführt -40°F bis 165°F / -40°C bis 74°C)
Anwendbare Gase: Reingase, Standardgase, korrosive Gase usw.
Bonnet-Material: SS316L
Sitzmaterialien: PCTFE, PTFE, Vespel
Feder: SS316L
O-Ring: Viton
Filter: 316L (10 mm oder µm-Optionen)

Technische Parameter (aus Tabellen)
Maximaler Eingangsdruck: 500, 3000 psig
Ausgangsdruckbereiche: 0~25, 0~50, 0~100, 0~250, 0~500 psig
Sicherheitsprüfdruck: 1,5-fache des maximalen Eingangsdrucks
Betriebstemperatur: -40°F bis 165°F / -40°C bis 74°C
Leckagerate gegenüber Atmosphäre: 2*10-8 atm cc/sec He
Cv-Wert: 0,14

Materialien der Teile (detailliert)
Gehäuse: 316L
Bonnet: 316L
Membran: 316L
Filter: 316L (10 mm)
Sitz: PCTFE, PTFE, Vespel
Feder: 316L
Ventilkern: 316L

Anwendung / Serienangaben (ausgewählte Zeilen aus der Produkttabelle)
Serie: JW-400 — geeignet für Nebenleitungen und Steuerung des Gasflusses; Eingangsdruckkonfigurationen je nach H/M/L Optionen (Beispiele: H:1000 PSI / M:500 PSI / L:300 PSI). Anschlussoptionen Ein-/Ausgang: verschiedene Schlauchstutzen, Schweißanschlüsse und O.D.-Größen (Beispiele: 6 mm barb, 1/4" Schweißung, 1/4" O.D., 3/8" O.D., 8 mm, 10 mm, 1/2" O.D.). Typische Gase: N2, H2, C2H2, CH4, AR, HE, Luft. Regelmäßige Wartung und Dichtheitsprüfungen empfohlen, um Reinheit und Zuverlässigkeit sicherzustellen.
