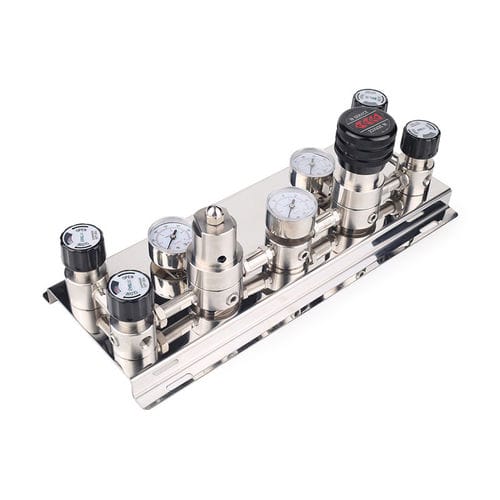

Mehrweg-Verteilerblock JW-200

aus Edelstahl 316Lfür GasMehrfachanschlüsse

Produktdetails
Herkunft: Guangdong, China (Festland); Marke: Jewellok; Zertifizierung: CE; Modellnummer: JW-200; Mindestbestellmenge: 1-9 Stück; Preis: verhandelbar

Kurzbeschreibung
Edelstahl-Hochdruck-Umschaltverteiler für Spezialgase ermöglichen eine kontinuierliche Versorgung mit hochreinen Gasen (O2, N2, Ar, He, H2, CO2) durch Verbindung mehrerer Flaschen und automatisches Umschalten auf eine volle Quelle, wenn eine leer ist. Entwickelt für unterbrechungsfreie, kontaminationssensitive industrielle und Laboranwendungen.

Produktbeschreibung (JW-200 Serie)
Die JW-200 Serie ist ein Hochdruck-Umschaltverteiler aus Edelstahl für Zylinderbänke mit Druckentlastung auf beiden Seiten. Bietet automatische Umschaltung für kontinuierliche Versorgung und verfügt über eine Spülfunktion für Membranventile. Maximale Eingangsdruck bis 20,7 MPa (3000 psi). Montage und Prüfung in sauberer Werkstattumgebung für Anwendungen mit hohen Reinheitsanforderungen wie Gasanalyse und Halbleiterprozesse.

Hauptmerkmale

• Spülfunktion für Membranventil
• Geliefert mit drei Druckregelern der Jewellok-Serie (kompatibel mit anderen Reglern)
• Konfigurierbare kontinuierliche Versorgungsanordnungen: 1×1, 2×2, 3×3, 4×4
• Automatische Erkennung und Umschaltung zur Aufrechterhaltung eines unterbrechungsfreien Flusses

Technische Parameter (Zusammenfassung)

• Maximaler Eingangsdruck: 500, 3000 psig (20,7 MPa)
• Ausgangsdruck-Optionen: 0~25, 0~50, 0~100, 0~250, 0~500 psig
• Sicherheitsprüfdruck: 1,5 × maximaler Eingangsdruck
• Betriebstemperatur: -40°C bis 74°C (-40°F bis 165°F)
• Leckrate gegenüber Atmosphäre: 2×10-8 atm cc/sec He
• Cv-Wert: 0,14

Materialien & Konstruktion

• Material: 316L Edelstahl
• Gehäuse, Haube, Membran, Feder, Ventilkern: 316L
• Filter: 316L (10 mm)
• Sitze: PCTFE, PTFE, Vespel

Verpackung & Garantie
Verkaufseinheiten: Einzelartikel; Paketgröße: 36 x 15 x 26 cm; Bruttogewicht: 7,87 Kg; Verpackungsart: PP-Box + Exportkarton; Garantie: 1 Jahr

Anwendungen & Einsatzzwecke
Geeignet für hochreine und spezielle Gase wie O2, N2, Ar, He, H2, CO2. Typische Einsatzbereiche: Laborversorgung, Halbleiterfertigung, medizinische Gasversorgung, Schweiß-/Industriegasversorgung, Gasanalyse und erneuerbare Energie/Hydrogen-Anwendungen.

Spezifikationen / Technische Daten

• Modell: JW-200
• Material: 316L SS
• Maximaler Eingangsdruck: 500, 3000 psig (20,7 MPa)
• Optionen Ausgangsdruck: 0~25, 0~50, 0~100, 0~250, 0~500 psig
• Arbeitstemperatur: -40°C bis 74°C (-40°F bis 165°F)
• Anwendbare Gase: hochreine Gase, Standardgase, korrosive Gase
• Zertifikate: ISO9001:2008, CE
• Gehäusematerialien: SS316 und vernickelter Messing (je nach Anschluss/Konfiguration)
• Leckrate (gegen Atmosphäre): 2×10-8 atm cc/sec He
• Cv-Wert: 0,14
• Filter: 316L (10 mm)
• Sitze: PCTFE, PTFE, Vespel
• Anschlüsse: verschiedene Ein-/Ausgangsoptionen (6/8/10 mm Schlauchstutzen, 1/4", 3/8", 1/2" Schweiß- oder O.D.-Rohranschlüsse)
