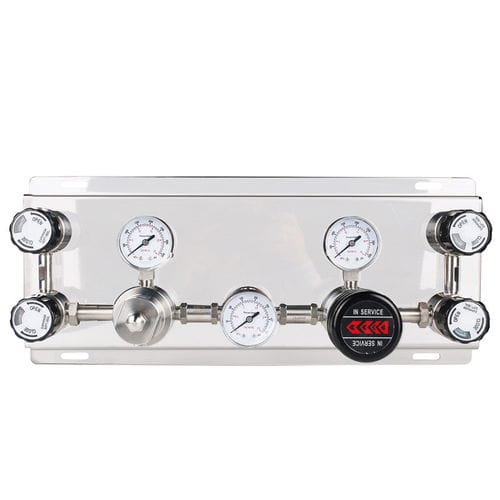

2-Wege-Verteilerblock JW-300

aus Edelstahl 316Lfür Gasautomatische Kaskaden

Produktübersicht

• Herkunft: Guangdong, China (Festland)
• Marke: Jewellok
• Modell: JW-300
• Zertifizierung: CE
• Mindestbestellmenge: ≥1 Satz
• Lieferfähigkeit: 5000 Sätze/Woche

Wesentliche Spezifikationen

• Max. Eingangsdruck: 3000 psi (20,7 MPa) bzw. Option 2200 psi
• Ausgangsdruckbereiche: 0–25, 0–50, 0–100, 0–150, 0–250 psi
• Betriebstemperatur: -40°C bis +74°C (-40°F bis +165°F)
• Leckrate: 2×10^-8 atm·cc/s He
• Cv: 0,14 (Tabelle) und 0,08 (detaillierte Spezifikation)
• Manometer: 2" Edelstahl

Detailbeschreibung
Die Serie JW-300 ist ein halbautomatisches Umschaltverteiler-Panel für Hochdruckflaschen und beidseitige Druckversorgung. Unterstützt halbautomatische und automatische Umschaltung zur Sicherstellung kontinuierlicher Gasversorgung und verfügt über eine Spülfunktion. Max. Eingangsdruck bis 3000 psi (20,7 MPa). Korrosionsbeständige Ausführung, montiert und geprüft in einem Reinraum, geeignet für Laboranwendungen, Hochreinheitsgase und Halbleiter-Gassysteme.

Konstruktionsmerkmale

• Druckregler für Spezialgase mit Entlastungsventiloption
• Verteilerbox und Ventile halbleiterkompatibel
• Regler und Rohrleitungen druck- und dichtigkeitstestet
• 2" Edelstahl-Manometer für klare Ablesung
• Membranventile mit Ein/Aus-Kennzeichnung

Materialien und Anschlüsse

• Gehäusematerial: Edelstahl 316L
• Membran: Edelstahl 316L
• Ventilsitze: PU, PTFE, PCTFE / FCTFE
• Eingangs-/Ausgangsanschlüsse: 1/4" NPT (F)

Anwendungen

• Labor- und Analytik-Gasversorgung
• Verteilung von Hochreinheits- und Spezialgasen
• Versorgung von Prozessgasen in der Halbleiterfertigung

Konformität & Verpackung
CE-zertifiziert. Exportverpackung. Preis verhandelbar. Für Lieferzeiten, Anpassungen und Rack-/Panel-Regler-Optionen den Anbieter kontaktieren.
