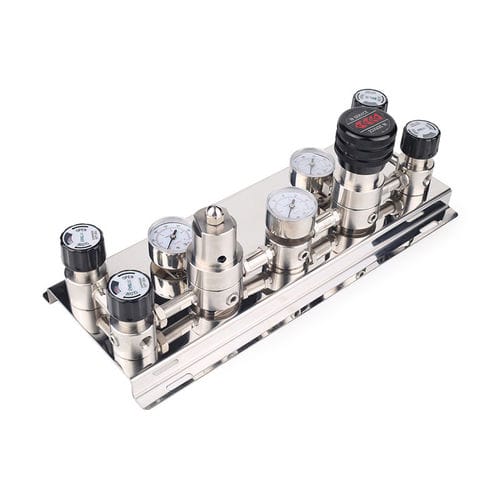

Mehrweg-Verteilerblock JW-200

aus Edelstahl 316für Gasfür medizinische Geräte

Übersicht Der automatische Gas‑Umschaltverteiler JW-200 stellt eine unterbrechungsfreie Gasversorgung sicher, indem er automatisch zwischen Flaschenbänken oder Quellen umschaltet, wenn die Hauptversorgung erschöpft ist. Geeignet für Labore, industrielle Prozesse und medizinische/analytische Anwendungen mit Anforderungen an gasreinheit. Lieferumfang: Verteilerkörper, Druckregler, Ventile, Sensoren und optionale Module für Spülung/Alarm oder Anzeige.

Produktdetails

• Herkunft: Guangdong, China (Festland)
• Marke: Jewellok
• Zertifizierung: CE; ISO9001:2008
• Modellnummer: JW-200
• Mindestbestellmenge: 1-9 Stück
• Preis: Verhandelbar

Hauptmerkmale

• JW-200 Serie aus Edelstahl (316L) für Hochdruck‑Umschaltung, geeignet für hochreine Gase (O2, N2, Ar, He, H2, CO2 usw.).
• Max. Eingangsdruck bis 20,7 MPa (3000 psi).
• Automatische Umschaltung für kontinuierliche Versorgung beim Wechsel von leeren zu vollen Flaschen.
• Integrierte Spülfunktion für Membranventil und konfigurierbare Spülwege.
• In der Regel mit drei Druckreglern der Serie Jewellok geliefert; andere Regler möglich.
• Konfigurierbare Flaschenanschlüsse (z. B. 1*1, 2*2, 3*, 4*4) zur Anpassung an die Installation.
• Korrosionsbeständiges Design und saubere Werkstattmontage für Labor‑ und Analyseanwendungen.

Spezifikationen (Zusammenfassung) Max. Eingangsdruck: 3000 psig
Ausgangsdruckbereiche: 0~25, 0~50, 0~100, 0~250 psig (verschiedene Bereiche verfügbar)
Arbeitstemperatur: -40 ~ +74 °C (-40°F bis 165°F)
Anwendbare Gase: Hochreine Gase, Standardgase, korrosive Gase je nach Konfiguration
Zertifikat: ISO9001:2008; CE
Gehäusematerial: SS316, vernickelter Messing (je nach Serie)
Garantie: 1 Jahr
Verkaufseinheiten: Einzelartikel
Packungsgröße: 36 x 15 x 26 cm
Bruttogewicht: 7,87 kg
Verpackungsart: PP‑Box + Exportkarton

Produktbeschreibung JW-200 Serie, Edelstahl Hochdruck‑Spezialgas‑Umschaltverteiler, konzipiert für hochreines Sauerstoff, Stickstoff, Argon, Helium, Wasserstoff, CO2. Geeignet für Hochdruckflaschen an beiden Eingängen; automatische Umschaltung und Spülfunktion gewährleisten zuverlässige kontinuierliche Versorgung. Max. Eingangsdruck 20,7 MPa (3000 psi). Korrosionsbeständige Ausführung, saubere Montage und Prüfung für Labor‑ und Analyseanwendungen.

Technische Parameter Max. Eingangsdruck: 500, 3000 psig (modellabhängig)
Ausgangsdruckbereiche: 0~25, 0~50, 0~100, 0~250, 0~500 psig (variieren je nach Modell)
Sicherheitsprüfdruck: 1,5 × max. Eingangsdruck
Betriebstemperatur: -40°C bis 74°C / -40°F bis 165°F
Leckagerate gegen Atmosphäre: 2 x 10^-8 atm cc/sec He
Cv‑Wert: 0.14

Materialien der Teile Gehäuse: 316L
Haube: 316L
Membran: 316L
Filter: 316L (10 mm)
Sitz: PCTFE, PTFE, Vespel (Optionen)
Feder: 316L
Kolbenventilkern: 316L

Anwendungs-/Serienmatrix Serie: JW-200 — Ein-/Ausgangsanschlüsse Beispiele: 6 mm Schlauchstutzen / 1/4" O.D. / 8 mm Schlauchstutzen / 3/8" O.D.; Ausgänge: 1/4" Schweißanschluss, 3/8" Schweißanschluss, 5/16" Schweißanschluss, 1/4" O.D.; typische Eingangsdrucke H:1000 psi, M:500 psi, L:300 psi; Ausgangsdrücke wählbar (25, 50, 100, 150, 250 psi) je nach Konfiguration. Geeignete Gase: O2, H2, C2H2, CH4, Ar, He, N2, Luft (port/serie abhängig).

Hinweise Kundenspezifische Fertigung möglich für maßgeschneiderte Spezialgasverteilungssysteme. Bei der Installation sind Gasart, Durchfluss und Druckanforderungen zu berücksichtigen. Regelmäßige Wartung empfohlen: Dichtheitsprüfungen, Sensor‑Kalibrierung und periodische Ventilinspektion.
