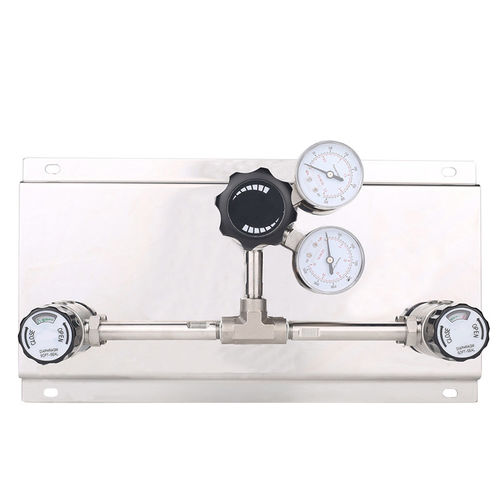

Gas-Regelstation / für Ultra-Reinstgas JW100

automatisch

Product Details

• Ursprungsort: Guangdong, China (Festland)
• Marke: Jewellok
• Zertifizierung: CE
• Modell / Serie: JW100
• Mindestbestellmenge: ≥1 Satz
• Lieferkapazität: 5000 Sätze/Woche
• Verpackung: Exportverpackung

Highlights

• Hochdruck-/Hochdurchfluss-Gasregelpanel für Spezialgase
• Membranventile für geringes Innenvolumen und dichte Isolation
• Halbautomatisches Umschaltmanifold mit Spülfunktion

Key Specifications (table)

• Max. Eingangsdruck: 2200 psi oder 3000 psi (20,7 MPa)
• Ausgangsdruckbereiche: 0–25, 0–50, 0–100, 0–150, 0–250 psig
• Betriebstemperatur: -40°C bis +74°C (-40°F bis +165°F)
• Leckrate: 2 x 10-8 atm·cc/sec He
• Cv (angegeben): 0,14 (Tabelle) / 0,08 (Produktspez.)
• Ventilsitzmaterialien: PU, PTFE, PCTFE
• Gehäuse / Membran: Edelstahl 316L
• Druckmesser: 2" Edelstahl

Description
Die JW100-Serie ist ein halbautomatisches Umschaltgerät mit Membranventilen, ausgelegt für die kontinuierliche und sichere Versorgung mit Spezialgasen unter hohem Druck in Industrie- und Laborumgebungen. Das Membranventil isoliert den Gasstrom, minimiert Leckagen und Kontaminationen und bietet ein geringes Innenvolumen für hochreine Anwendungen. Das Panel integriert Druckregler, Manometer und Umschaltlogik, um einen stabilen Ausgangsdruck bis 3000 psi zu gewährleisten.

Additional Notes
Geeignet für gekoppelte Hochdruckgasflaschen mit automatischer Umschaltung und Spülfunktion. Korrosionsbeständig konstruiert und geprüft; Montage und Dichtheitsprüfung in sauberer Werkstatt. Typische Anwendungen: Labore, Gasanalytik, Versorgung mit hochreinen Gasen.

Product Specifications (listed)

• Max. Eingangsdruck: 3000 psi oder 2200 psi
• Max. Ausgangsdruck: Optionen 25, 50, 100, 150, 250 psi
• Betriebstemperatur: -40°C bis +74°C
• Leckrate: 2 x 10-8 atm·cc/sec He
• Cv: 0,08–0,14 je nach Konfiguration

Design Features

• Druckregler und Rohrleitungen druck- und dichtigkeitgeprüft
• Ausgestattet mit Überdruckventil zum Schutz
• 2" Edelstahl-Manometer für klare Ablesung
• Membranventil-Griffe mit ON/OFF-Kennzeichnung
• Modulares Design für gasespezifische Optionen und Fernüberwachung

Material List

• Gehäusematerial: Edelstahl 316L
• Membran: Edelstahl 316L
• Ventilsitze: PU, PTFE, PCTFE
• Anschluss Ein-/Ausgang: typ. 1/4" NPT (F) (weitere Optionen verfügbar)

Ordering Information (summary)
Serie: JW100 halbautomatisches Umschaltgerät. Funktionsoptionen: mit/ohne Spülung, Spülverteilung, Drucksensor, automatische Umschaltung. Anschlussoptionen: 1/4" NPT(F) / 1/4" Schweißanschluss, 1/4" Rohrverschraubung / 1/4" NPT(M), 3/8" Varianten etc. Gehäusecodes: S = Edelstahl, C = vernickelt, weitere auf Anfrage. Eingangsdruckcodes: H = 3000 psi, M = 2200 psi, L = 1000 psi. Gascodes: -N2, O2, H2, C2H2, CH4, Ar, He, Air.

Technical specifications

• Modell / Serie: JW100
• Ursprung: Guangdong, China
• Zertifizierung: CE
• Max. Eingangsdruck: bis 3000 psi (20,7 MPa)
• Ausgangsbereiche: 0–25 bis 0–250 psig
• Betriebstemperatur: -40°C bis +74°C
• Leckrate: 2 x 10-8 atm·cc/sec He
• Materialien: Edelstahl 316L, Sitzmaterialien PU/PTFE/PCTFE
• Anwendungen: Halbleiter, Pharma, chemische Verarbeitung, Labore, Gaschromatographie, Lasersysteme, Reinräume
