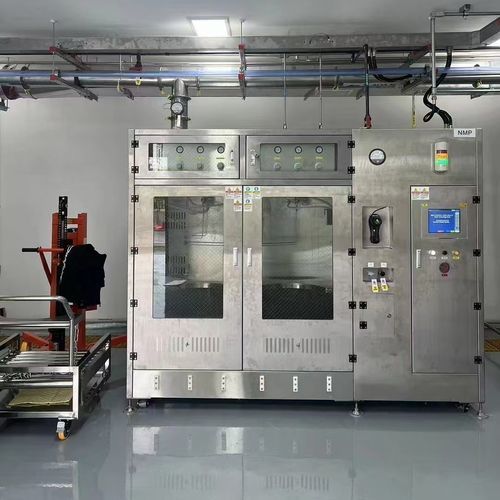

Dosierstation JW series

Übersicht
Shenzhen Jewellok Technology Co., Ltd. bietet automatisierte Lösungen für den Umgang mit Ultra-High-Purity-Chemikalien (UHP), einschließlich Chemical Delivery Module (CDM) und Chemical Delivery System (CDS). Das CDS automatisiert den Bulk-Transport vom Lager zur Anlage über elektrolytisch polierte 316L-Leitungen; das CDM ermöglicht Mischen, Verdünnen und präzises Dosieren am Einsatzpunkt. Beide Systeme verfügen über automatische Leckerkennung und berührungslose Füllstandüberwachung zur Gewährleistung von Sicherheit und Prozessreinheit.

Technische Daten

• Modelle: JW-200L-CDM, JW-1000L-CDM
• Spezial-Gasschränke (Doppel-Fass Beispiele): W2200×D1500×H2000 / W2990×D2100×H2000
• Steuerschrank Versorgung: 220VAC, 50Hz, 0,5–3 kW mit Fehlerstromschutz
• Spülgas: Stickstoff (PN2), SS316 1/2" SWG
• Ultrareines Wasser: UPW, JIS 16A Anschluss
• Trocken-Druckluft: CDA, SS316 1/2" SWG
• Abwasseranschlüsse: PP DN20 oder PP DN25 Schweißmuffen

Standardausstattung und Merkmale

• PP-Außengehäuse mit transparentem PVC-Sichtfenster
• PFA-beschichtete Innenleitungen und Ventile für benetzte Teile
• Stickstoffspülung zur Inertisierung und Blasenvermeidung
• Probenahmeanschluss für Prozesskontrolle und QA
• Vollautomatische Säurezufuhr und automatische Umschaltung links/rechts Fass
• Pumpenkonfiguration: zwei im Betrieb + eine als Reserve mit automatischer Pegelumschaltung
• Touchscreen zur Anzeige von Ventil- und Leitungsbefüllungsstatus
• Automatische Abschaltung, Frühwarnung und Alarme für Systemkomponenten
• Selbstprüfroutinen und mehrfache Sicherheitsbestätigungen
• Einfache Systemarchitektur mit mehrsprachiger HMI und mehreren Signal-Eingängen
• Optionale Zubehörteile: Barcode-/Codescanner, hocheffizienter Filter, Türsensor

Anwendungen

• Halbleiterfertigung
• Photovoltaik- und Solarzellenproduktion
• LCD / Flachbildschirm-Produktion
• Faseroptik-Herstellung
• Weitere präzise chemische Prozessindustrien

Behandelte Spezialchemikalien

• HF — Flusssäure
• HCl — Salzsäure
• H2O2 — Wasserstoffperoxid
• KOH — Kaliumhydroxid
• HNO3 — Salpetersäure
• NH4OH — Ammoniumhydroxid
• H2SO4 — Schwefelsäure

Funktionen

• Filtration
• Probenahme
• Zirkulation
• Förderung / Lieferung (Punktversorgung und Transfer)

Technische Spezifikationen

• Modelle: JW-200L-CDM, JW-1000L-CDM
• Schrankabmessungen (Doppel-Fass Beispiele): W2200×D1500×H2000 und W2990×D2100×H2000
• Steuerschrank Leistung: 220VAC, 50Hz, 0,5–3 kW mit Fehlerstromschutz
• Spülgas: Stickstoff (PN2) über SS316 1/2" SWG
• UPW-Anschluss: JIS 16A
• Trockenluft: CDA über SS316 1/2" SWG
• Abflussoptionen: PP DN20 oder DN25 Muffen
• Benetzte Materialien: elektrolytisch polierter 316L oder hochwertige Fluorpolymere (PFA)
• Förderung: Stickstoffdruck oder magnetgetriebene Pumpen für blasenfreie Förderung
• Automatisierung: PLC-Logik, Touchscreen-HMI, automatische Fassumschaltung
• Sicherheit: Echtzeit-Leckerkennung, Alarme, automatische Abschaltung, Schnittstelle für Brandschutzsysteme
• Optionales Zubehör: hocheffiziente Filter, Türsensoren, Barcode-/Codescanner
