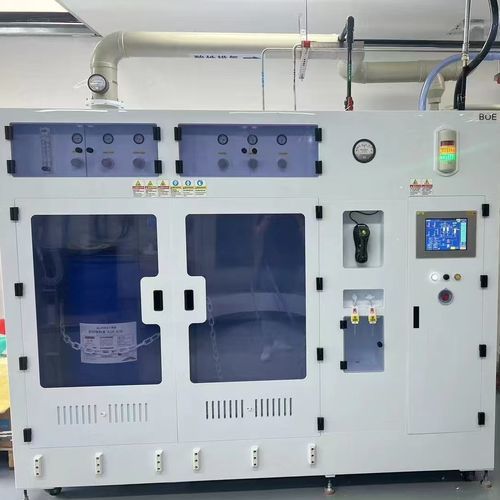

Dosierstation JW-300-LDS

Maßgeschneidertes Chemical Delivery System (CDS) für die Verteilung gefährlicher Ätzmittel und flüchtiger organischer Lösungsmittel
Beim Umgang mit gefährlichen Ätzmitteln und flüchtigen organischen Lösungsmitteln sind Sicherheit und Materialverträglichkeit die nicht verhandelbaren Grundlagen der Anlagenplanung. Ein maßgeschneidertes Chemical Delivery System (CDS) ist speziell dafür ausgelegt, diese Hochrisikofluide zu handhaben und ihren Transport vom Bulk-Lager zu den Produktionstools sicherzustellen, ohne die Sicherheit des Personals oder die Umweltintegrität zu gefährden.

Materialien & Kontaminationskontrolle
Für aggressive Säuren wie Flusssäure (HF) werden häufig PFA-ausgekleidete Leitungen oder hochwertiger 316L elektro-polierter Edelstahl verwendet, um Korrosion und Metallionenauslaugung zu verhindern. Systeme werden für Anforderungen an Ultra-High-Purity (parts-per-trillion) ausgelegt, wobei 316L elektro-polierter Edelstahl mit 5Ra-Oberflächenfinish eingesetzt wird, um Partikelabgabe zu minimieren und chemische Trägheit im Fluidpfad sicherzustellen.

Sicherheit, Automatisierung & Eindämmung
Die Intelligenz des kundenspezifischen Jewellok CDS liegt in seiner automatisierten Sicherheitsarchitektur. Jedes System verfügt über eine sekundäre Eindämmung (Rohr-in-Rohr oder Schrank-in-Schrank) in Kombination mit hochsensitiver Leckageerkennung. Gesteuert von einer zentralen SPS (PLC) kann das System bei Leckage oder Druckanomalie eine sofortige automatische Abschaltung pneumatischer Ventile auslösen. Zusätzliche Maßnahmen umfassen Stickstoff-Blanketing für flüchtige Lösungsmittel, automatisierte Lecküberwachung, explosionsgeschützte Schrankoptionen und mehrstufige Verriegelungen zum Schutz von Personal und Produktausbeute.

Technische Daten

• Modell — JW-300-LDS
• Spezial-Gasschrankgröße — W1900*D800*H2100
• Steuerschrank-Stromversorgung — Steuer: 220VAC, 50Hz, 500W; Heizung: 220VAC, 50Hz, 1-6KW
• Spülung — PN2, 1/4" MVCJ
• Hochdruckhaltung — GN2 1/4" MVCJ
• Vakuum — 1/2" MVCJ
• VENT-Ablaufrohr — CDA driver, 1/4" SWG
• Druckluftquelle — OD 150MM, silane 810 m3/hr; andere 204 m3/hr
• Schrankbelüftung — OD 150MM, silane 810 m3/hr; andere 204 m3/hr
• Standardausstattung — automatische Umschaltung, automatische Spülung, explosionsgeschütztes Schrankdesign, Leckalarm, Fernabschaltung, Unterdruckalarm
• Bedienoberfläche — 10" Farb-Touchscreen

Optional

• UV/IR-Flammendetektor
• Zylinderheizung
• Panelheizung
• Ethernet-Kommunikationsmodul
• Wägeeinheit
• Überström- (Excess Flow) Schalter
• Rauchmelderschalter

Anwendung

• Halbleiter
• Photovoltaik
• Solarenergie
• Flüssigkristall-Display
• Glasfaser/Optische Faser
• Weitere Produktionsbereiche

Behandelte Chemikalien

• HF - Flusssäure (Hydrofluoric acid)
• HCL - Salzsäure (Hydrochloric acid)
• H2O2 - Wasserstoffperoxid (Hydrogen Peroxide)
• KOH - Kaliumhydroxid (Potassium Hydroxide)
• HNO3 - Salpetersäure (Nitric acid)
• NH4OH - Ammoniumhydroxid (Ammonium Hydroxide)
• H2SO4 - Schwefelsäure (Sulfuric acid)

Funktion

• Filtration flüssiger Chemikalien
• Probenahme flüssiger Chemikalien
• Zirkulation flüssiger Chemikalien
• Förderung/Verteilung flüssiger Chemikalien

Zusätzliche Produktdetails
Produkte umfassen Chemical Delivery Modules (CDM) für Point-of-Use-Mischung und Verdünnung sowie Bulk-CDS-Lösungen für großflächige Verteilung. Systeme integrieren UHP-Membranventile mit Metall-zu-Metall-Dichtungen und PLC-gesteuerte Automatisierung für präzises Rezeptmanagement und prädiktive Wartung, mit dem Ziel, Ausfallzeiten zu reduzieren und >99.9% Verfügbarkeit zu erreichen.

Spezifikationen / technische Spezifikationen

• Modell: JW-300-LDS
• Gasschrankgröße: W1900*D800*H2100
• Steuerspannung: 220VAC, 50Hz, 500W; Heizung: 220VAC, 50Hz, 1-6KW
• Spülung: PN2, 1/4" MVCJ
• Hochdruckhaltung: GN2 1/4" MVCJ
• Vakuum: 1/2" MVCJ
• VENT Drain: CDA driver, 1/4" SWG
• Druckluftquelle & Belüftung: OD 150MM, silane 810 m3/hr; andere 204 m3/hr
• Bedienoberfläche: 10" Farb-Touchscreen
• Standardausstattung: automatische Umschaltung, automatische Spülung, explosionsgeschütztes Schrankdesign, Leckalarm, Fernabschaltung, Unterdruckalarm
• Optionale Merkmale: Flammendetektoren, Heizungspakete, Ethernet-Modul, Wägesystem, Überström-Schalter, Rauchmelder
• Materialien & Finish: 316L elektro-polierter Edelstahl, 5Ra Oberflächenfinish für UHP-Purity
