Dosierstation

Übersicht

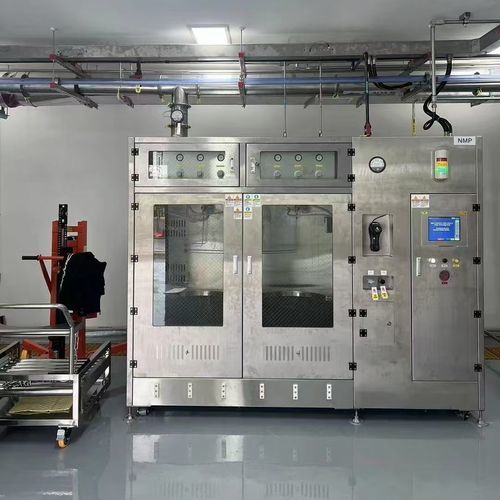

Das 316L elektropolierte Chemikalien-Versorgungssystem (CDS) ist für kontaminationsfreie Flüssigkeitsführung in der EV-Batterie-Produktion konzipiert. Elektropolierte 316L-Innenleitungen mit 5Ra-Oberfläche minimieren Partikelansammlungen und Ionenauslaugung. Das System vereint PLC-gesteuerte Automatisierung, HMI, Stickstoff-Schutzatmosphäre für flüchtige organische Lösungsmittel, sekundäre Auffangbereiche mit automatischer Leckageerkennung und Überwachung, um die für Elektrolytzufuhr und Chemikaliendosierung erforderliche Null-Kontaminationsumgebung sicherzustellen.

Technische Daten

• Modell: JW-200L-CDM, JW-1000L-CDM
• Spezial-Gasschranksgröße: W2200 × D1500 × H2000 (Doppel-Fässer); W2990 × D2100 × H2000 (Doppel-Fässer)
• Steuerschrank Stromversorgung: 220 VAC, 50 Hz, 0,5–3 kW, mit FI-Schutz
• Purge: PN2, SS316 1/2" SWG
• Ultrareines Wasser: UPW, JIS 16A Anschluss
• Druckluft: CDA, SS316 1/2" SWG
• Abwasseranschluss: Ablauf, PP DN20 Schweißmuffe / Ablauf, PP DN25 Schweißmuffe
• Standardausstattung: PP-Gehäuse mit transparentem PVC-Sichtfenster, PFA-Innenleitungen und Ventile, Stickstoff-Spülung, Probenahme, vollautomatische Säurezufuhr, automatische Umschaltung links/rechts Fass, Pumpe mit Zwei-Betriebsarten und Backup, niveaugesteuerte automatische Umschaltung, Touchscreen-Anzeige von Ventil- und Leitungszuständen, automatische Abschaltung, Warnungen und Alarme, Selbsttests, mehrsprachige HMI, mehrere Signal-Eingänge, Codescanner, optional HEPA-Filter und Türsensor

Behandelte Spezialchemikalien

• HF - Flusssäure
• HCl - Salzsäure
• H2O2 - Wasserstoffperoxid
• KOH - Kaliumhydroxid
• HNO3 - Salpetersäure
• NH4OH - Ammoniumhydroxid
• H2SO4 - Schwefelsäure

Anwendungsbereiche

• Halbleiter
• Photovoltaik
• Solarenergie
• Flüssigkristallanzeigen
• Optische Fasern
• Weitere Produktionsbereiche mit Anforderungen an ultra-saubere Chemikalienhandhabung

Funktionen von CDM und CDS

• Chemikalienfiltration
• Chemikalienentnahme (Sampling)
• Chemikalienzirkulation
• Chemikalienzufuhr

Eigenschaften / Technische Spezifikationen

• Konstruktion: Innenleitungen aus Edelstahl 316L elektropoliert (5Ra-Finish) zur Vermeidung von Partikelansammlungen und Ionenauslaugung
• Automatisierung: PLC-gesteuertes System, HMI-Touchscreen, Rezeptsteuerung für CDM-Mischung und Verdünnung
• Sicherheit: Stickstoff-Schutzatmosphäre für organische Lösungsmittel, automatische Leckerkennung, sekundäre Auffangwanne, automatische Sicherheitsabschaltung und Alarme
• Überwachung: berührungslose Füllstandsfühler und Anzeige des Zustands von Ventilen und Leitungen
• Anschlüsse: UPW JIS 16A; SS316 1/2" SWG für Purge und Druckluft
• Stromversorgung: Steuerschrank 220 VAC, 50 Hz, 0,5–3 kW mit FI-Schutz
• Optionen: Hocheffizienzfilter, Türsensor, Codescanner und Unterstützung für Multi-Signal-Eingänge
