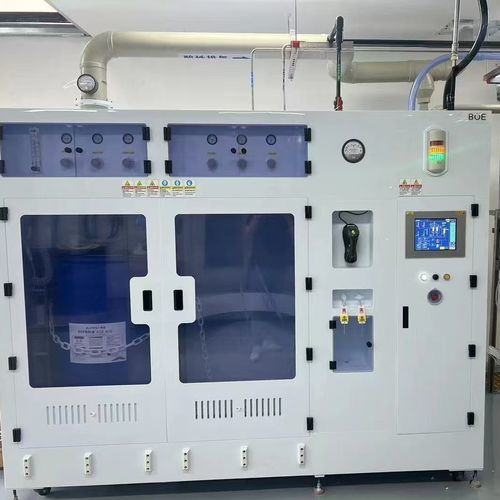

Automatisiertes Bulk-Chemikalien-Zuführsystem (BCDS) mit PLC-Steuerung für den Transport von Industrieflüssigkeiten in großen Mengen

Das BCDS liefert eine hochkapazitive, kontinuierliche Chemikalienversorgung für hochvolumige Fertigungsumgebungen wie Halbleiterfabriken und EV‑Batteriewerke. Das System transportiert täglich große Mengen Prozesschemikalien und stellt eine pulsfreie Zufuhr zu den Verbrauchsstellen mittels PLC‑Automatisierung und redundanter Pumpenarchitektur sicher.

PLC‑Automatisierung und Betriebssteuerung
Die integrierte PLC überwacht Durchflüsse, Leitungsdrücke und Tankstände und passt Pumpendrehzahlen in Echtzeit an, um eine stabile Versorgung zu gewährleisten. Die Steuerstrategie unterstützt rezeptbasierte Dosierung, automatische Fassumschaltung und ein Touchscreen‑HMI für Status, Sollwerte und Alarmmanagement und reduziert manuelle Eingriffe sowie Kontaminationsrisiken.

Sicherheit, Materialien und Reinheit
Die PLC‑Logik umfasst automatische Leckageerkennung, schnelle Notabschaltung und Sammelrohr‑Isolation. Stickstoffblanketing wird für flüchtige Lösungsmittel gesteuert. Benetzte Teile bestehen aus elektropoliertem 316L‑Edelstahl und PFA, sofern spezifiziert, um Anforderungen an Ultra‑High‑Purity zu erfüllen.

Technische Daten
Modell: JW-200L-CDM, JW-1000L-CDM
Spezial‑Gasschranksgröße: W2200*D1500*H2000 (Doppelbehälter) / W2990*D2100*H2000 (Doppelbehälter)
Stromversorgung Schaltschrank: 220VAC, 50HZ, 0.5～3KW, Fehlerstromschutz
Spülung: PN2, SS316 1/2"SWG
Ultrareines Wasser: UPW, JIS 16A Anschluss
Druckluft: CDA, SS316 1/2"SWG
Abwasseranschluss: Ablauf, PP DN20 Fusion Socket / Ablauf, PP DN25 Fusion Socket
Standardausstattung: PP‑Schale + transparenter PVC‑Kontrollfenster + PFA‑Innenventil, Stickstoffspülung, Probenahme, vollautomatische Säureversorgung, automatische links/rechts Fassumschaltung; Pumpengehäuse konfiguriert als zwei im Einsatz plus ein Standby; automatische Umschaltung der Flüssigkeitsversorgung nach Fassstand; Touchscreen‑HMI zeigt Ventil‑ und Leitungszustände; automatische Versorgungstrennung, Frühwarnung und Alarme; Multi‑Safety Selbstcheck und Bestätigung; mehrsprachige Unterstützung; unterstützt mehrere Signal‑Eingänge, Codescanner, hocheffizienter Filter und Türsensor (optional).

Behandelte Spezialchemikalien

• HF – Flusssäure
• HCL – Salzsäure
• H2O2 – Wasserstoffperoxid
• KOH – Kaliumhydroxid
• HNO3 – Salpetersäure
• NH4OH – Ammoniumhydroxid
• H2SO4 – Schwefelsäure

Anwendungen von CDM und CDS

• Halbleiter
• Photovoltaik
• Solarenergie
• Flüssigkristall‑Panels
• Optische Fasern
• Andere Produktionsfelder

Funktionen von CDM und CDS

• Chemische Filtration
• Chemische Probenahme
• Chemische Zirkulation
• Chemische Zuführung

Merkmale / Technische Spezifikationen

• Modelle: JW-200L-CDM; JW-1000L-CDM
• Schrankgrößen (Beispiele): W2200 × D1500 × H2000 (Doppelbehälter); W2990 × D2100 × H2000 (Doppelbehälter)
• Stromversorgung Schaltschrank: 220 VAC, 50 Hz, 0.5–3 kW mit Fehlerstromschutz
• Spülgas: PN2 über SS316 1/2" SWG Rohrleitung
• Anschluss Ultrareines Wasser: UPW, JIS 16A Verbindung
• Druckluft: CDA über SS316 1/2" SWG
• Abwasseroptionen: PP DN20 oder DN25 Fusion‑Socket Abläufe
• Benetzte Materialien: elektropolierter 316L Edelstahl und interne PFA‑Rohrleitungen gemäß Spezifikation
• Standardfunktionen: Stickstoffspülung, Probenahme, automatische Säurezufuhr, automatische Fassumschaltung, redundante Pumpenkonfiguration, Touchscreen‑HMI, automatische Leckageerkennung und Notabschaltung, mehrsprachiges HMI, multiple Signal‑Eingänge, optionaler Codescanner, optionaler hocheffizienter Filter und Türsensor
• Betriebsfähigkeiten: kontinuierliche Überwachung und Anpassung von Durchfluss, Druck und Tankständen; rezeptgesteuerte Mischung/ Verdünnung im CDM; VMB‑Isolation (Valve Manifold Box) für Wartung einzelner Stränge ohne Unterbrechung der Anlagenversorgung
• Sicherheitsprotokolle: berührungslose Füllstandsmessung, sekundäre Eindämmung, automatische Abschaltung und Alarmlogik, Stickstoffblanketing für organische Lösungsmittel
