Acquise-Software EM-05500TGP

Automatisierungfür TEM-Tomographie

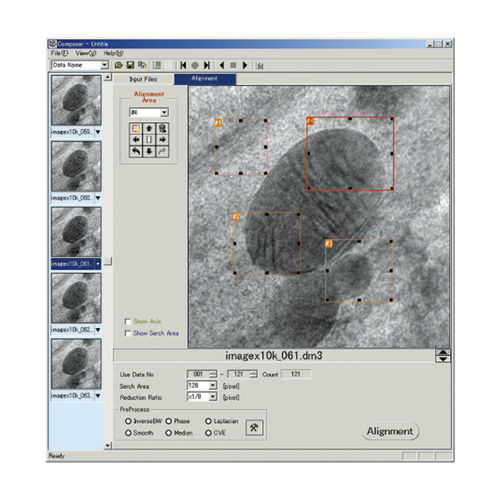

3-dimensionale Struktur mit hoher Präzision TEM Tomograph System ist ein Automatisierungssystem, das den gesamten Prozess von der Aufnahme sequenzieller Kippbilder bis zu ihrer 3-dimensionalen Rekonstruktion abwickelt. Seine Software (Recorder, Composer, Visualizer-Kai) verwendet einzigartige Algorithmen, um die Automatisierung verschiedener Einstellungen zu ermöglichen, die speziell für die Tomographie erforderlich sind. Rekorder Diese Software nimmt in kurzer Zeit sequenzielle Kippbilder für die Tomographie auf. Für eine genaue Rekonstruktion sind viele Bilder von Proben erforderlich, die im Zuge einer kontinuierlichen Kippung mit bestimmten Winkelschritten aufgenommen werden. Vorgänge wie das Kippen der Probe in einem voreingestellten Winkelschritt, die Korrektur der durch das Kippen bedingten Blickverschiebung, die Einstellung der Fokussierung und die Aufnahme von Bildern werden automatisch durchgeführt. Composer Diese Software führt eine 3-dimensionale Rekonstruktion aus sequentiell aufgenommenen Kippbildern durch. Ein entscheidendes Element bei der Elektronenstrahltomographie ist die genaue Ausrichtung der Bilddaten. Dies wird durch die Berechnung der 3-dimensionalen Position auf der Kippachse und die Analyse der präzisen Winkelinformationen gelöst, wodurch eine präzise Rekonstruktion in kurzer Zeit mit einfacher Bedienung realisiert wurde. Visualizer-Kai Diese Software stellt 3-dimensional rekonstruierte Daten mit verschiedenen Methoden wie Volumen- und Oberflächenrendering dar und ermöglicht die intuitive Betrachtung am Bildschirm wie mit den Händen. Mit Hilfe einer Maus können die Bilder frei bewegt und dargestellt werden. Die Funktion der Längenmessung ist ebenfalls enthalten. Hochgeneigter Probentisch (optional) Für die Aufnahme von Bildern bei großen Neigungswinkeln wird ein Probenhalter mit großer Neigung benötigt.
