Statisches Relais / DC CPC1343G

60 V DCDIPSMD

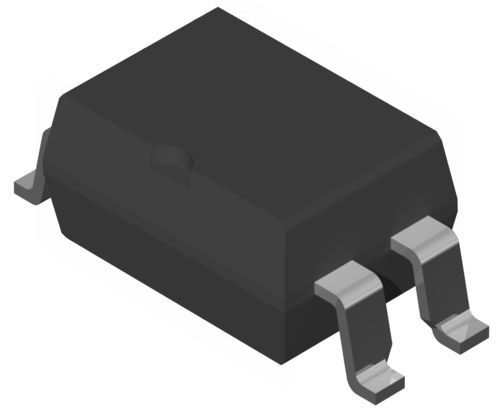

Overview Der CPC1343G ist ein OptoMOS® Halbleiterrelais, das schnelle, prellfreie Schaltvorgänge in einem kompakten 4‑poligen Gehäuse bietet. Es liefert einen niederohmigen Durchgangspfad für Gleichstromlasten, hohe Isolierung und einen geringen LED‑Steuerstrom für direkte Anbindung an Mikrocontroller oder Logik.

Specifications Sperrspannung (V_P): 60 V
Laststrom (mA): 900 mA Dauerstrom
Durchgangswiderstand (Ω): 0,8 Ω
Isolationsspannung (V_RMS): 5000 V RMS
Steuerstrom Eingang (mA): 3 mA (I_F max)
Leckstrom im offenen Zustand (µA): 1 µA
Schaltzeiten t_on / t_off (ms): 4 / 1
Ausgangskapazität (pF): 20 pF
Gehäusetyp IC: 4‑polig DIP, SMT (SOP)

Features

• 60 V Sperrspannung mit 900 mA Dauerlastfähigkeit
• Betriebstemperaturbereich −40 °C bis +105 °C
• Galvanische Trennung Ein-/Ausgang 5000 V RMS
• Schnelles Schalten: t_on = 4 ms, t_off = 1 ms
• Niedriger LED‑Steuerstrom (I_F max = 3 mA) für direkte Logiksteuerung

Benefits

• Konzentration der Funktionalität in kleinen 4‑poligen Gehäusen oder 2‑poligen 8‑poligen Varianten
• Platzersparnis auf der Leiterplatte gegenüber größeren Relais
• Erhöhte Zuverlässigkeit durch fehlende mechanische Teile
• Kompatibel mit TTL/CMOS und Mikrocontroller‑Ausgängen ohne zusätzliche Treiber
• Hoher Isolationsgrad für Mixed‑Signal‑Designs

Applications / Highlights

• Messtechnik und Instrumentierung
• Automatisierte Testsysteme (ATE)
• Medizintechnik
• Industrielle Steuerung und Automatisierung
• Stromzähler und Datenerfassung

Support / Product Capabilities Ohne mechanische Kontakte bietet der CPC1343G geräuschlosen, wartungsfreien Betrieb und höhere Schaltfestigkeit bei erhöhten Temperaturen. Die niedrige R_on (0,8 Ω) und die 900 mA Dauerstromfähigkeit verbessern die Effizienz bei DC‑Schaltanwendungen. Der LED‑Ansteuerbedarf von 3 mA ermöglicht die direkte Ansteuerung durch gängige Logikfamilien und Mikrocontroller.

Technical specifications

• Modell: CPC1343G
• Sperrspannung (V_P): 60 V
• Kontinuierlicher Laststrom: 900 mA
• Durchgangswiderstand: 0,8 Ω
• Isolationsspannung: 5000 V RMS
• Steuerstrom Eingang (I_F max): 3 mA
• Leckstrom im offenen Zustand: 1 µA
• Schaltzeiten: t_on = 4 ms, t_off = 1 ms
• Ausgangskapazität: 20 pF
• Betriebstemperaturbereich: −40 °C bis +105 °C
• Gehäusetypen CI: 4‑polig DIP und SMT (SOP)
