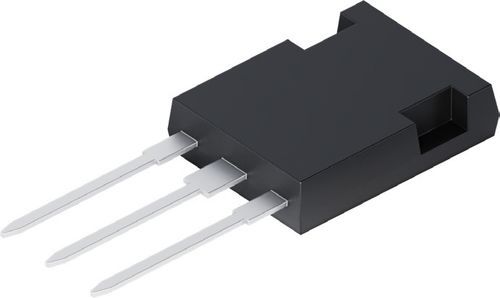

Leistungs-Thyristor CMA160E1600HF

Kurzbeschreibung
Leistungsthyristor — Standard‑SCR bis 1800 V. Typ CMA160E1600HF im PLUS247‑Gehäuse, ausgelegt für hohen Dauerstrom und starke Stoßbelastungen.

Technische Daten

• Teilenummer: CMA160E1600HF
• Gehäuse: PLUS247
• V_RRM / V_DRM: 1600 V
• Nennmittlerer Durchlassstrom I_TAV: 160 A (Tc = 80°C)
• Max. Spitzendurchlassstrom I_TSM: 1,4 kA (Tvj = 45°C)
• Kritisches dv/dt (dv/dt)_cr: 1000 V/µs
• Max. T_J‑zu‑Montage T_VJM: 150 °C
• Threshold V_T0: 0,88 V
• Durchlasswiderstand r_T: 4,96 mΩ
• Wärmewiderstände R_thJC (Thy): 0,15 K/W; R_thCH: 0,15 K/W
• Leckstrom Ir < 200 µA (Tc = 25°C)
• Max. Spannungsabfall VT: 1,66 V (Tvj = 125°C, ITAV = 160 A)

Eigenschaften

• 1600 V, 160 A-Rating im PLUS247‑Gehäuse
• Niedriger thermischer Widerstand R_thJC = 0,15 K/W
• Leckstrom Ir < 200 µA bei Tc = 25°C
• Hohe Stoßfestigkeit ITSM = 1,4 kA
• Niedriger Durchlassspannungsabfall VT = 1,66 V (Tvj = 125°C, ITAV = 160 A)

Vorteile

• Höhere Strombelastbarkeit gegenüber TO-247
• Vereinfachtes thermisches Design für kompakte Leistungsmodule
• Reduzierte Leerlaufverluste
• Verbesserte Robustheit gegen Überspannungen
• Erhöhte Systemeffizienz bei Leistungsumwandlung

Anwendungen

• Sanftanlasser
• Industrielle Stromversorgungen (UPS, SMPS, Leistungskonverter)
• Halbleiterrelais (SSR)
• Crowbar‑ und Entladekreise

Ressourcen
Datasheet und RoHS / CoC‑Zertifikate verfügbar für CMA160E1600HF.
