Wägezelle / Zug- und Druckkraft CR-Y1

Pancake-Typ2 mV/VEdelstahl

Beschreibung

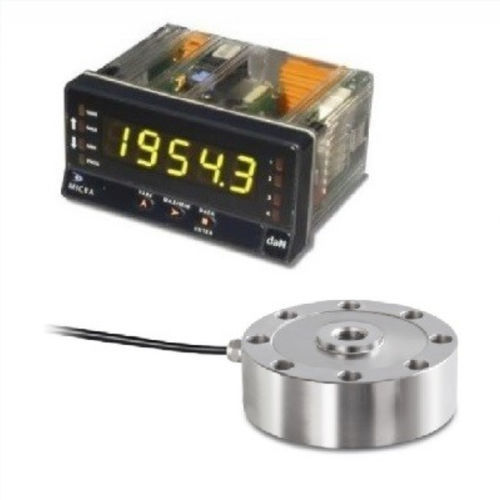

Kraftmessgerät für Zug- und Druckkräfte CR-Y1 in Kombination mit dem Anzeigeinstrument MICRA M. Geeignet für Wägevorgänge und Kraftmessungen in Zug und Druck, Prüfstände und Sondermaschinen. Kraftübertragung mittels Druckstück oder durch ein Gewinde-Bohrung. Auflagestück ist im Lieferumfang der Scheiben-Wägezelle CR-Y1 enthalten.

Messbereiche

• Wiegung: 0 bis 500 kg … 0 bis 20 t
• Kraftmessung: 0 bis 5 kN … 0 bis 200 kN

Metrologische Merkmale und Konformität

• Hohe Genauigkeit: kombinierte Fehler 0,05 % der vollen Skala (FS)
• Genauigkeit nach Standard OIML R60 C1
• RoHS-konform

Konstruktion und Umgebung

• Hermetisches Gehäuse aus Edelstahl
• Schutzart: IP68 (nach EN 60529)
• Empfindlichkeit: 2 mV/V

Befestigung und Gewinde

• Gewinde für Auflage oder andere Krafteinleitung: bis 5000 kg M16×1,5
• Ab 10000 kg M32×1,5

Angeschlossener Anzeigen (MICRA M) — Hauptmerkmale

• Multifunktionales Digitalanzeigenmodul, das eine Vielzahl von Eingangssignalen akzeptiert
• Akzeptierte Signale: Wägezellen (mV/V, mV), Prozesssignale (±10 Vdc, ±20 mA, Potentiometer), Temperatur (Pt100, Thermoelemente J, K, T)
• Analoge und digitale Ausgänge optional verfügbar
• Versorgung: 85-265 Vac / 100-300 Vdc
• Abmessungen (mm): 96 x 48 x 60
• Auflösung: ±15 Bit
• Messwerte: 20/s

Optionen

• COFRAC-Kalibrierzertifikat oder COFRAC-verbundenes Zertifikat auf Anfrage erhältlich

Zusätzliche Informationen (verfügbare Varianten)

• Verfügbare Bereiche: 0,5 t/5 kN, 1 t/10 kN, 2 t/20 kN, 5 t/50 kN, 10 t/100 kN, 20 t/200 kN

Technische Merkmale / Spezifikationen

• Sensor-Typ: Scheiben (CR-Y1)
• Anwendungsbereiche: Wägung, Kraftmessung in Zug und Druck, Prüfstände
• Messbereiche (Beispiele): 0,5 t/5 kN → 20 t/200 kN
• Genauigkeit: 0,05 % FS (kombinierter Fehler)
• Empfindlichkeit: 2 mV/V
• Umweltschutz: IP68
• Gehäusematerial: hermetischer Edelstahl
• Anzeigeversorgung (MICRA M): 85-265 Vac / 100-300 Vdc
• Anzeigenformat (mm): 96 x 48 x 60
• Anzeigenauflösung: ±15 Bit
• Anzeigenabtastrate: 20 Messwerte/s
• Gewinde für Krafteinleitung: bis 5000 kg M16×1,5; ab 10000 kg M32×1,5
• Optionen: analoge/digitale Ausgänge auf Anfrage, COFRAC-Kalibrierzertifikat optional
