Druckkraft-Wägezelle CO-Y4 + MICRA-M

Knopf1 mV/Vfür Prüfmaschine

Präsentation

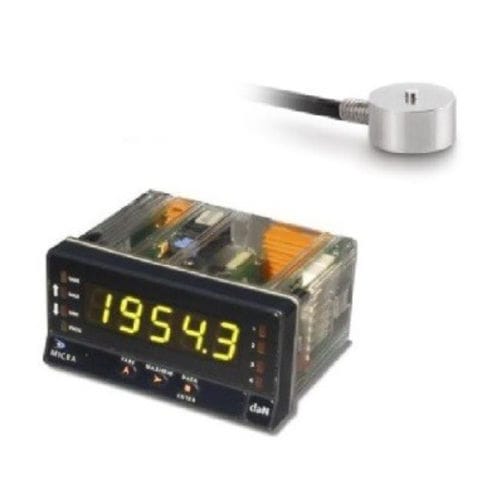

Messsystem bestehend aus einem miniatur Druckkraftsensor CO-Y4 in Kombination mit dem Anzeige-/Aufbereitungsgerät MICRA M. Entwickelt für Druckversuche und Messungen an Prüfständen, Qualitätskontrolle und F&E. Edelstahlgehäuse und Schutzart IP67 für anspruchsvolle Umgebungen.

Hauptmerkmale des Sensors CO-Y4

• Miniatur-Tastkraftaufnehmer (Button) aus Edelstahl
• Verfügbare Druckmessbereiche: 0–50 N und 0–100 N (ca. 0–5 kg und 0–10 kg)
• Schutzart: IP67 (nach EN 60529)
• Ausgangssignal: 1 mV/V
• Anwendungen: Kraft- und Massemessungen an Prüfständen, Druckprüfung

Hauptmerkmale des Displays MICRA M

• Multifunktions-Digitalanzeige mit Eingangskonfiguration
• Kompatible Eingänge: Wägezellen (mV/V, mV), Prozesssignale (±10 V, ±20 mA), Potentiometer
• Temperatureingänge: Pt100 und Thermoelemente Typ J, K, T
• Optionale analoge und digitale Ausgänge verfügbar
• Stromversorgung: 85–265 Vac / 100–300 Vdc
• Format: 96 x 48 x 60 mm
• Auflösung: ±15 Bit
• Abtastrate: 20 Messwerte/s

Bereichstabelle
0 bis 5 Kg / 50 N
0 bis 10 Kg / 100 N

Optionen und Dienstleistungen

• Kalibrierzertifikat auf Anfrage: COFRAC, COFRAC-Äquivalent oder COFRAC-verbundene Kalibrierung

Technische Daten

• Sensor-Typ: miniaturer Button-Drucksensor (CO-Y4)
• Gehäuse: Edelstahl
• Verfügbare Bereiche: 0–50 N, 0–100 N
• Schutzart: IP67
• Sensor-Ausgang: 1 mV/V
• Anzeige: MICRA M multifunktional
• MICRA M Eingänge: mV/V, mV, ±10 V, ±20 mA, Potentiometer, Pt100, Thermoelemente (J, K, T)
• Ausgänge: optionale analoge und digitale Ausgänge
• MICRA M Versorgung: 85–265 Vac / 100–300 Vdc
• MICRA M Abmessungen: 96 x 48 x 60 mm
• MICRA M Auflösung: ±15 Bit
• Messfrequenz: 20 /s
