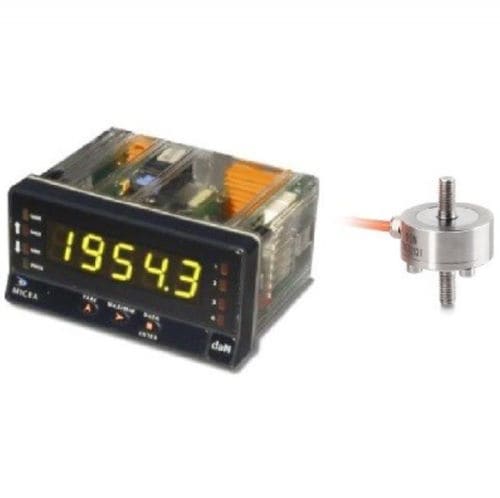

Druckkraft-Wägezelle CO-Y1

KnopfeinachsigDehnungsmessstreifen

Zusammenfassung

• Miniaturisierte Druckmesszellen (Button) aus Edelstahl
• Messbereiche in Druck: 0 bis 100 N … 0 bis 20 kN (Varianten erhältlich)
• Schutzart: IP67
• Sensor in Kombination mit dem digitalen Anzeigenmodul MICRA M

Beschreibung
Der CO-Y1 ist ein miniaturisierter Druckkraftsensor auf Basis einer Dehnungsmessstreifen-Brückentechnologie, vollständig aus Edelstahl gefertigt. Er eignet sich besonders für Prüfaufbauten und Prüfstände. Trotz seiner geringen Abmessungen bietet er eine Genauigkeit von 0,5 % der vollen Skala und Schutzart IP67. Der Sensor liefert ein typisches Ausgangssignal von 1 oder 1,5 mV/V.

Anzeige / Elektronik (MICRA M)
Multifunktions-Digitalanzeige zur Konfiguration der Eingänge und zur Anzeige der Messwerte. Weitbereichsversorgung: 85-265 VAC / 100-300 VDC. Kompaktes Format (mm): 96 x 48 x 60. Auflösung: ±15 Bit. Abtastrate: 20 Messwerte/s. Analoge und digitale Ausgänge optional verfügbar.

Akzeptierte Eingangssignale

• Messzellen: mV/V, mV
• Prozess: ±10 VDC, ±20 mA, Potentiometer
• Temperatur: Pt100-Sonde, Thermoelemente Typ J, K und T

Ausgangsoptionen (auf Anfrage)

• 4-20 mA
• 0-10 V
• RS232
• RS485

Verfügbare Messbereiche
0 bis 10 kg / 100 N
0 bis 20 kg / 200 N
0 bis 50 kg / 500 N
0 bis 100 kg / 1 kN
0 bis 200 kg / 2 kN
0 bis 500 kg / 5 kN
0 bis 1000 kg / 10 kN
0 bis 2000 kg / 20 kN

Eigenschaften / technische Daten

• Modell: CO-Y1 (Kette CO-Y1 + Anzeige MICRA M)
• Typ: miniaturisierte Druckmesszelle (Button)
• Material: Edelstahl
• Genauigkeit: 0,5 % der vollen Skala
• Ausgangssignal: 1 oder 1,5 mV/V
• Schutzart: IP67
• Versorgung (MICRA M): 85-265 VAC / 100-300 VDC
• Anzeigenformat (mm): 96 x 48 x 60
• Auflösung: ±15 Bit
• Abtastrate: 20 Messwerte/s
• Kompatible Eingänge: mV/V, mV, ±10 V, ±20 mA, Potentiometer, Pt100, Thermoelemente J/K/T
• Ausgangsoptionen: 4-20 mA, 0-10 V, RS232, RS485 (auf Anfrage)
• Anwendungsbereiche: Prüfungen und Prüfstände für Masse- und Kraftmessungen
