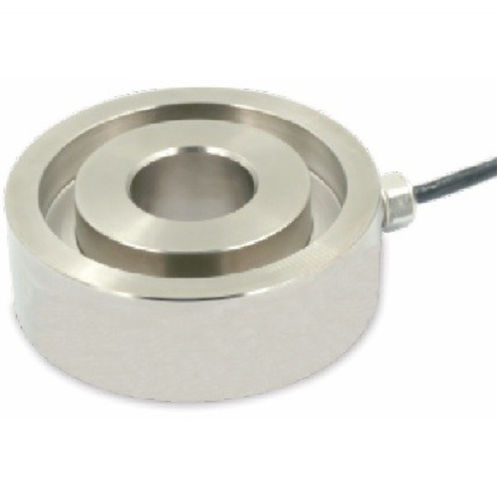

Druckkraft-Wägezelle LC-C119B

Pancake-TypanalogHochpräzision

Produktvorstellung
Druckkraftscheibe zur Messung von Kräften in Kompression, ausgelegt für Kapazitäten bis 50 kN. Analoger mV/V-Ausgang, hohe dynamische Ansprechfrequenz und hoher Schutzgrad für industrielle Anwendungen.

Hauptmerkmale

• Verfügbare Messbereiche: 0 bis 5 kN … 0 bis 50 kN (Kapazitäten: 5 / 10 / 20 / 30 / 50 kN)
• Typische Empfindlichkeit: 1,5 mV/V (±10%)
• Hervorragende Linearität: 0,2% der vollen Skala
• Schutzart: IP67
• Material: Edelstahl

Eigenschaften / technische Daten

• Kapazität: 5 / 10 / 20 / 30 / 50 kN
• Empfindlichkeit: 1.5 ±10% mV/V
• Offset: ±2% der vollen Skala
• Nichtlinearität: 0.2% der vollen Skala
• Hysterese: 0.2% der vollen Skala
• Wiederholbarkeit: 0.1% der vollen Skala
• Kriechen (30 min): 0.2% der vollen Skala
• Temperaturauswirkung auf Ausgang: 0.1% FS / 10°C
• Temperaturauswirkung auf Null: 0.1% FS / 10°C
• Eingangswiderstand: 780 ±20 Ω
• Ausgangswiderstand: 700 ±10 Ω
• Isolierung: ≥ 5000 MΩ / 100 Vdc
• Empfohlene Versorgungsspannung: 5 V
• Maximale Versorgungsspannung: 15 V
• Temperaturkompensation: -10 bis 60°C
• Betriebstemperatur: -20 bis 80°C
• Zulässige Last: 150% der vollen Skala
• Bruchlast: 300% der vollen Skala
• Kabellänge: Ø4 x 4000 mm
• Schutzart: IP67
• Material: Edelstahl
• Ausgang: Analogsignal (mV/V), benötigt Konditionierung/Leseelektronik
• Option: Lieferung möglich mit Kalibrierzertifikat (COFRAC, COFRAC-Äquivalent oder COFRAC-akkreditiert)
