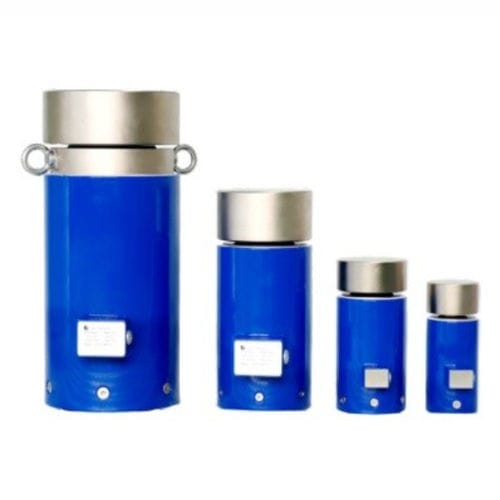

Druckkraft-Wägezelle LC-C197

Dehnungsmessstreifenanalog2 mV/V

Zusammenfassung
Hochkapazitive Druckkraftmesszelle LC-C197

• Verfügbare Messbereiche: 50 / 100 / 200 / 500 / 1000 / 2000 / 3000 / 5000 / 10000 / 20000 / 50000 kN
• Nennempfindlichkeit: 2.0 mV/V
• Schutzart: IP67
• Material: Edelstahl

Beschreibung
Hochkapazitive Druckkraftmesszelle, ausgelegt für Messungen hoher Kräfte. Der Sensor liefert ein analoges Ausgangssignal, das eine Signalaufbereitung/-verarbeitung für Auslesung und Anzeige erfordert. Auf Wunsch optional mit Kalibrierzeugnis lieferbar (COFRAC, COFRAC-äquivalent oder COFRAC-akkreditiert).

Eigenschaften / technische Daten

• Verfügbare Kapazitäten: 50 / 100 / 200 / 500 / 1000 / 2000 / 3000 / 5000 / 10000 / 20000 / 50000 kN
• Empfindlichkeit: 2.0 mV/V
• Offset: ±5 mV/V
• Nichtlinearität: 0.05% der vollen Skala
• Hysterese: 0.05% der vollen Skala
• Wiederholbarkeit: 0.05% der vollen Skala
• Kriechverhalten (300 min): 0.05% der vollen Skala
• Temperatureinfluss auf Ausgang: 0.05% FS / 10°C
• Temperatureinfluss auf Nullpunkt: 0.05% FS / 10°C
• Eingangswiderstand: 760 ± 20 Ω
• Ausgangswiderstand: 760 ± 10 Ω
• Isolierung: ≥ 5000 MΩ / 100 Vdc
• Empfohlene Versorgungsspannung: 5 bis 12 V
• Maximale Versorgungsspannung: 15 V
• Temperaturkompensation: -10 bis 40°C
• Betriebstemperatur: -20 bis 60°C
• Grenzlast: 150% der vollen Skala
• Bruchlast: 300% der vollen Skala
• Kabellänge: Ø5 x 6000 mm
• Material: Edelstahl
• Schutzart: IP67
