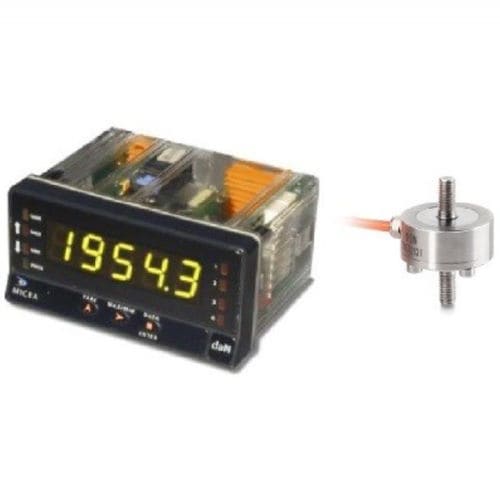

Wägezelle / Zug- und Druckkraft CO-Y3 + MICRA-M

einachsigDehnungsmessstreifenanalog

Präsentation
Kraftmessgerät für Zug- und Druckkraft CO-Y3 in Kombination mit dem Display MICRA-M. Der CO-Y3 ist ein mikro Kraftsensor für Zug/Druck aus Edelstahl mit Wheatstone-Brücke. Unter Belastung messen Dehnungsmessstreifen die Verformung und liefern ein rohes Analogsignal in mV/V.

Hauptmerkmale des Sensors CO-Y3

• Gehäuse: komplett aus Edelstahl
• Messprinzip: Wheatstone-Brücke (Dehnungsmessstreifen)
• Ausgangssignal: 2 mV/V (roh, nicht verstärkt)
• Schutzart: IP65
• Anwendungsbereich: Massen- und Kraftmessung

Anzeige / Indikator MICRA-M
Multifunktionales Digitaldisplay in Kombination mit dem Sensor, benutzerkonfigurierbar für verschiedene Eingangstypen.

• Akzeptiert eine große Auswahl an Eingangssignalen: Wägezellen (mV/V, mV), Prozesssignale (±10 Vdc, ±20 mA), Potentiometer
• Temperatureingänge: Pt100-Sonde, Thermoelemente Typ J, K und T
• Analoge und digitale Ausgänge: optional auf Anfrage verfügbar
• Stromversorgung: 85-265 Vac / 100-300 Vdc
• Format (mm): 96 x 48 x 60
• Auflösung: ±15 Bits
• Abtastrate: 20 / s

Messbereichsvarianten
Verfügbare Bereiche: 0 bis 5 kg / 50 N, 0 bis 10 kg / 100 N

Optionen
Lieferung mit COFRAC-Kalibrierzertifikat, COFRAC-äquivalentem Zertifikat oder COFRAC-rückführbarer Kalibrierung auf Anfrage möglich (optional).

Downloads (technische Dokumente)
CO-Y3 Datenblatt (PDF), CO-Y3 Handbuch (PDF)

Technische Daten / Spezifikationen

• Modell: CO-Y3 (Sensor) + MICRA-M (Display)
• Bereiche: 0 bis 5 kg / 50 N; 0 bis 10 kg / 100 N
• Genauigkeit: ≤±0,1% F.S.
• Schutzart: IP65
• Sensor-Ausgang: 2 mV/V (roh)
• Sensor-Material: Edelstahl
• Display-Versorgung: 85-265 Vac / 100-300 Vdc
• Display-Format (mm): 96 x 48 x 60
• Display-Auflösung: ±15 Bits
• Messgeschwindigkeit: 20 Messungen/s
• Optionen: analoge und digitale Ausgänge (auf Anfrage), COFRAC-Kalibrierzertifikat (optional)
