Rotations-Drehmomentsensor DT-908-A
dynamischFlansch an Flanschanalog

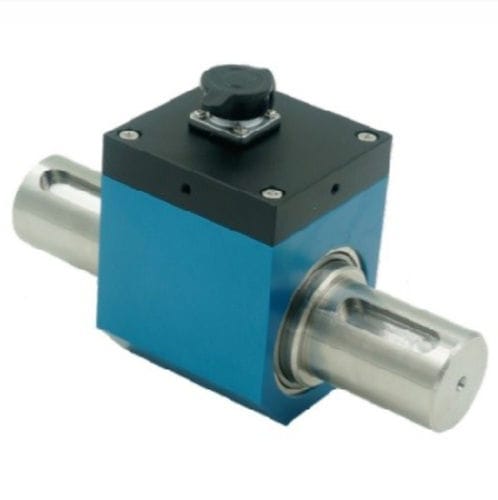

Rotations-Drehmomentsensor - DT-908-A - Instrumentys - dynamisch / Flansch an Flansch / analog
Rotations-Drehmomentsensor - DT-908-A - Instrumentys - dynamisch / Flansch an Flansch / analog
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Instrumentys

Eigenschaften

Typ
dynamisch, Rotation
Aufbau
Flansch an Flansch
Ausgang
analog, mit Spannungsausgang
Versorgungsspannung
12 VDC, 15 V DC
Schutzniveau
IP65
Weitere Eigenschaften
Dehnungsmessstreifen, Hochpräzision
Drehmoment

Min: 0,1 Nm
(0,07 ft.lb)

Max: 500 Nm
(368,78 ft.lb)

Präzision

0,2 %

Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 4.000 rpm
(25.133 rad.min-1)

Überlastgrenze

Min: 120 %

Max: 150 %

Beschreibung

Präsentation
Dynamischer rotierender Drehmomentsensor DT-908-A für industrielle Drehmomentmessungen bis 500 Nm.

Hauptmerkmale
  • Messbereich: 0,1 Nm … 500 Nm (siehe verfügbare Kapazitäten)
  • Hohe Stabilität
  • Ausgezeichnete Linearität: 0,2% der vollen Skala
  • Angegebene Empfindlichkeit: 1 bis 1,5 ±20% mV/V (Werte im Datenblatt)
  • Maximale Drehzahl: bis zu 4000 U/min
  • Schutzart: IP65

Verfügbare Kapazitätsbereiche
  • 0.1 / 0.2 / 0.3 / 0.5 / 1 / 2 / 3 / 5 / 10 / 20 / 30 / 50 / 100 / 200 / 300 / 500 Nm

Ausgang & Schnittstelle
  • Analoger Brückenausgang (Dehnungsmesstreifen)
  • Empfindlichkeit: 1 bis 1,5 ±20% mV/V

Technische Daten
  • Kapazität: 0.1 / 0.2 / 0.3 / 0.5 / 1 / 2 / 3 / 5 / 10 / 20 / 30 / 50 / 100 / 200 / 300 / 500 Nm
  • Empfindlichkeit: 1 bis 1,5 ±20% mV/V
  • Offset: ±1% der vollen Skala
  • Nichtlinearität: 0,2% der vollen Skala
  • Hysterese: 0,2% der vollen Skala
  • Reproduzierbarkeit: 0,1% der vollen Skala
  • Kriechen (30 min): 0,1% der vollen Skala
  • Temperatureinfluss auf Ausgang: 0,02% der vollen Skala / 10°C
  • Temperatureinfluss auf Nullpunkt: 0,02% der vollen Skala / 10°C
  • Eingangswiderstand: 350 / 700 ±10 Ω
  • Ausgangswiderstand: 350 / 700 ±10 Ω
  • Isolation: ≥5000 MΩ / 100 Vdc
  • Empfohlene Versorgungsspannung: 12 V
  • Maximale Versorgungsspannung: 15 V
  • Temperatur-Kompensationsbereich: -10 bis 60°C
  • Betriebstemperatur: -20 bis 60°C
  • Sicherheitslastgrenze: 120% der vollen Skala
  • Bruchlast: 150% der vollen Skala
  • Kabellänge: 3000 mm
  • Schutzart: IP65
Mehr Informationen auf der Website von Instrumentys
