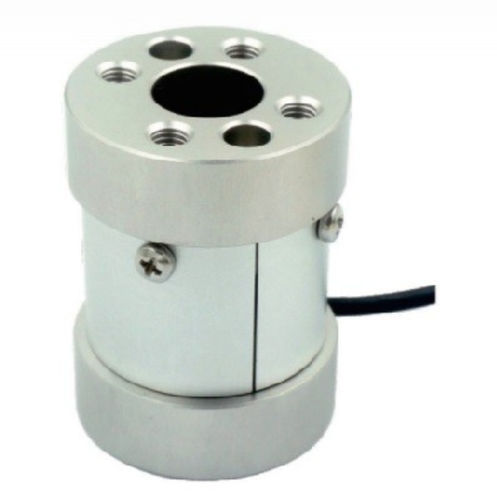

Statischer Drehmomentsensor ST-903

mit Flanschanschlussanalogmit Spannungsausgang

Übersicht
Statischer Drehmomentsensor ST-903, Betriebsrichtung im Uhrzeigersinn und gegen den Uhrzeigersinn. Messbereich von sehr niedrigen Drehmomenten bis 150 Nm je nach Ausführung.

Allgemeine Beschreibung

• Analoger Brückenausgang (Dehnungsmessstreifen) benötigt Signalaufbereitung/Elektronik für Anzeige und Auswertung.
• Erhältlich in mehreren Messbereichen zur Abdeckung unterschiedlicher Messanforderungen.
• Hoher Schutzgrad für den Einsatz in industriellen Umgebungen (IP65).

Technische Daten / Spezifikationen

• Verfügbare Kapazitäten: 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 150 Nm
• Empfindlichkeit: 1.5 ±10% mV/V
• Nullpunktabweichung: ±2% der vollen Skala (FS)
• Nichtlinearität: 0.1% FS
• Hysterese: 0.1% FS
• Wiederholbarkeit: 0.05% FS
• Kriechen (30 min): 0.1% FS
• Temperaturauswirkung auf Ausgang: 0.05% FS / 10°C
• Temperaturauswirkung auf Nullpunkt: 0.05% FS / 10°C
• Eingangswiderstand: 410 ±20 Ω
• Ausgangswiderstand: 350 ±10 Ω
• Isolierung: ≥ 5000 MΩ / 100 Vdc
• Empfohlene Versorgungsspannung: 5 bis 15 V
• Maximale Versorgungsspannung: 20 V
• Temperaturkompensationsbereich: -10 bis 60 °C
• Betriebstemperatur: -20 bis 80 °C
• Lastgrenze: 120% FS
• Bruchlast: 150% FS
• Kabellänge: Ø3 x 4000 mm
• Masse: 0.2 kg
• Material: Aluminiumlegierung
• Schutzart: IP65
• Option: Lieferung mit Kalibrierzertifikat (COFRAC oder gleichwertig) und Kombination mit Display/Transmitter/Conditioner nach Bedarf möglich
