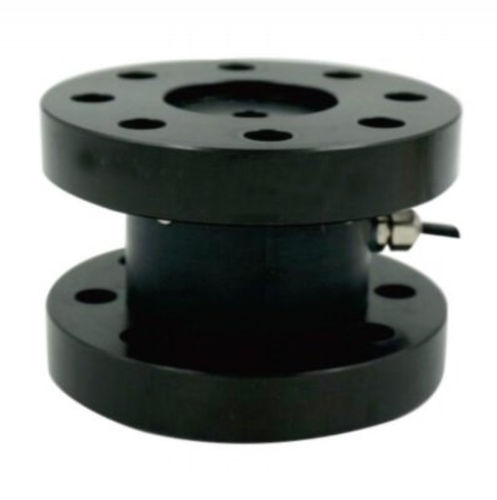

Statischer Drehmomentsensor ST-903-D

analogIP65Dehnungsmessstreifen

Produktvorstellung
Dehnungsmesstreifen-basierter statischer Drehmomentsensor ST-903-D zur industriellen Messung bis 5000 Nm.

Hauptmerkmale

• Messbereich: 0,2–5000 Nm (verschiedene Ausführungen)
• Ausgezeichnete Linearität: 0,2% FS
• Empfindlichkeit: 1,5 mV/V
• Schutzart: IP65
• Material: Stahllegierung

Ausführliche Beschreibung
Messkapazität: 0,2–5000 Nm. Typische Empfindlichkeit 1,5 ±20% mV/V. Offset ±2% FS. Nichtlinearität 0,1% FS. Hysterese 0,1% FS. Reproduzierbarkeit 0,05% FS. Kriechen (30 min): 0,1% FS. Temperatureinfluss auf Ausgang: 0,05% FS/10°C. Temperatureinfluss auf Nullpunkt: 0,05% FS/10°C. Eingangsresistenz: 410 ±20 Ω oder 785 ±20 Ω. Ausgangsresistenz: 350 ±10 Ω oder 700 ±10 Ω. Isolierung: ≥5000 MΩ / 100 VDC. Empfohlene Versorgungsspannung: 5–15 V (max. 20 V). Temperaturkompensation: -10 bis 60 °C. Betriebstemperatur: -20 bis 80 °C. Zulässige Überlast: 120% FS. Bruchlast: 150% FS. Kabellänge: Ø3 x 4000 mm. Masse: 0,8–12 kg je nach Modell. Der Sensor liefert ein analoges Signal (Dehnungsmeßbrücke) und benötigt Signalaufbereitung/Erfassungs‑Elektronik; er kann mit einem Anzeige- oder Transmittersystem kombiniert werden. Option: Kalibrierzertifikat (COFRAC, äquivalent oder rückverfolgbar).

Technische Eigenschaften / Spezifikationen

• Modell: ST-903-D
• Messbereich: 0,2–5000 Nm
• Empfindlichkeit: 1,5 ±20% mV/V
• Offset: ±2% FS
• Nichtlinearität: 0,1% FS
• Hysterese: 0,1% FS
• Reproduzierbarkeit: 0,05% FS
• Kriechen (30 min): 0,1% FS
• Temperatureffekt (Ausgang): 0,05% FS/10°C
• Temperatureffekt (Null): 0,05% FS/10°C
• Eingangsresistenz: 410 ±20 Ω / 785 ±20 Ω
• Ausgangsresistenz: 350 ±10 Ω / 700 ±10 Ω
• Isolierung: ≥5000 MΩ / 100 VDC
• Empfohlene Versorgungsspannung: 5–15 V (max. 20 V)
• Temperaturkompensation: -10 bis 60 °C
• Betriebstemperatur: -20 bis 80 °C
• Zulässige Überlast: 120% FS
• Bruchlast: 150% FS
• Kabellänge: Ø3 x 4000 mm
• Masse: 0,8–12 kg (je nach Ausführung)
• Material: Stahllegierung
• Schutzklasse: IP65
• Ausgang: analoges Signal (Dehnungsbrücken)
