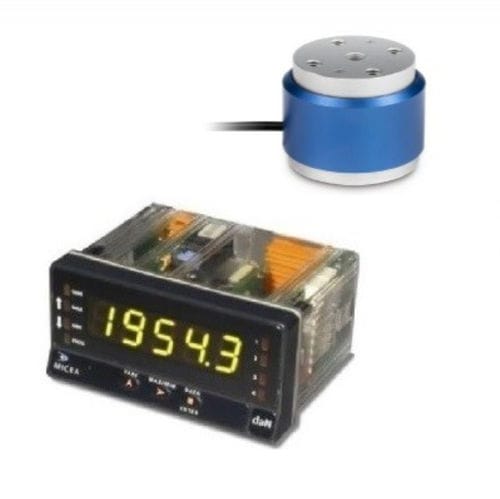

Statischer Drehmomentsensor DC-Y2+ MICRA-M

0-10 Vanalog4-20 mA

Beschreibung
Messgerät für statisches Drehmoment DC-Y2+ MICRA-M. Messbereich: 0–0,2 Nm … 0–50 Nm. Kombinierter Fehler: 0,3 % der Vollskala. RoHS-konform. Geschützt gegen Staub und Strahlwasser (IP65). Geeignet zur Überwachung oder Messung statischer Drehmomente, Einbau in Sondermaschinen und Laborprüfungen. Nennempfindlichkeit: 1 mV/V. Maximale Versorgungsspannung: 15 V DC. 4‑adrige Anschlussfolge. Hohe Torsionssteifigkeit. Weitere Modelle und Nennlasten auf Anfrage erhältlich.

Zuordnung Anzeige: MICRA M
Die kombinierte Sensor- und Anzeigeeinheit verbindet den Sensor DC-Y2+ mit dem multifunktionalen Digitalanzeiger MICRA M. Basiseinheit bestehend aus Grundplatte, programmierbarer dreifarbiger Anzeige und Stromversorgung. Grundfunktionen: Anzeige der Eingangsgröße, Fern-Hold, Lesen und Speichern von Maximal- und Minimalwerten (Peak/Val), Tara- und Reset-Funktionen, zahlreiche programmierbare logische Funktionen. Dreifarbige LED-Anzeige (GRÜN, ORANGE, ROT) zur Anzeige des Messzustands.

Akzeptierte Eingänge und Signale

• Wägezellen: mV/V, mV
• Prozess: ±10 V DC, ±20 mA, Potentiometer
• Temperatur: Pt100-Sonde, Thermoelemente Typ J, K und T

Ausgänge und Optionen
Analoge und digitale Ausgänge auf Anfrage verfügbar. Optional mit COFRAC-Kalibrierzertifikat, COFRAC-äquivalentem Zertifikat oder COFRAC-rückführbarer Kalibrierung lieferbar.

Ergonomie- und Leistungsangaben
Anzeigenformat (mm): 96 x 48 x 60. Auflösung: ±15 Bit. Messwertausgabe: 20/s.

Verfügbare Messbereiche

• 0,2 Nm
• 1 Nm
• 10 Nm
• 20 Nm
• 50 Nm

Merkmale / Technische Daten

• Messbereich: 0–0,2 Nm … 0–50 Nm (Varianten: 0,2; 1; 10; 20; 50 Nm)
• Kombinierter Fehler: 0,3 % der Vollskala
• Schutzart: IP65
• Nennempfindlichkeit: 1 mV/V
• Sensor-Versorgungsspannung: max. 15 V DC
• Anschluss: 4‑adrig
• Hohe Torsionssteifigkeit
• MICRA M Anzeige - Versorgung: 85–265 VAC / 100–300 VDC
• MICRA M Anzeige - Abmessungen (mm): 96 x 48 x 60
• MICRA M Anzeige - Auflösung: ±15 Bit
• MICRA M Anzeige - Abtastrate: 20/s
• Akzeptierte Eingangssignale: mV/V, mV, ±10 VDC, ±20 mA, Potentiometer, Pt100, Thermoelemente J/K/T
• Ausgänge: analog und digital optional verfügbar
• Kalibrieroptionen: COFRAC-Zertifikat oder äquivalent (optional)
• Umweltkonformität: RoHS
