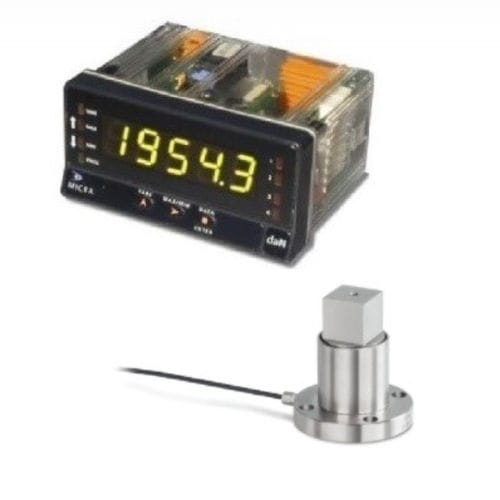

Statischer Drehmomentsensor DC-Y1 + MICRA-M

mit Quadratverbinderdigitalanalog

Übersicht
Messkette für statisches Drehmoment, bestehend aus dem Sensor DC-Y1 in Kombination mit dem multifunktionalen Digitalanzeiger MICRA M. Entwickelt für die Überwachung und Messung statischer Drehmomente, Tests von manuellen Drehmomentschlüsseln und die Übertragung statischer Drehmomente.

Hauptfunktionen
Messbereich: 0 bis 5 Nm … 0 bis 500 Nm
Hohe Genauigkeit: kombinierter Fehler 0,5 % der vollen Skala
Einfache und schnelle Montage
Hohe Torsionssteifigkeit
Nennempfindlichkeit: 1,0 ~ 1,5 mV/V (je nach Nennlast)
4‑Leiter‑Anschluss

Anzeige MICRA M (assoziiert)
Konfigurierbarer multifunktionaler Digitalanzeiger. Basissatz bestehend aus Montageplatte, programmierbarem tricolor-Anzeiger und Stromversorgung.
Visualisierungsfunktionen, Fernhalt, Lesen und Speichern von Max-/Min-Werten (Peak/Val), Tara und Reset, zahlreiche programmierbare Logikfunktionen.
TRICOLOR-LED-Anzeige (GRÜN / ORANGE / ROT) zur Zustandsanzeige oder Unterscheidung des Messarten.

Akzeptierte Eingänge und Signale

• Wägezellen: mV/V, mV
• Prozess: ±10 Vcc, ±20 mA, Potentiometer
• Temperatur: Pt100-Sonde, Thermoelemente Typ J, K und T

Ausgänge und Optionen
Analoge und digitale Ausgänge optional verfügbar (auf Anfrage). RS232 / RS485 (digitale Ausgänge) je nach Konfiguration möglich.

Stromversorgung und elektronische Merkmale
Stromversorgung: 85–265 Vac / 100–300 Vdc
Format (mm): 96 x 48 x 60
Auflösung: ±15 Bit
Messungen: 20/s

Verfügbare Messbereiche
Bereiche
5 Nm, 10 Nm, 20 Nm, 50 Nm, 100 Nm, 200 Nm, 500 Nm

Kalibrierzertifikat
Optionaler Lieferumfang mit COFRAC-Kalibrierzertifikat, COFRAC-äquivalentem oder COFRAC-angegliedertem Zertifikat (auf Anfrage).

Eigenschaften / Technische Daten

• Messbereich: 0 bis 5 Nm … 0 bis 500 Nm (Varianten: 5, 10, 20, 50, 100, 200, 500 Nm)
• Genauigkeit: kombinierter Fehler 0,5 % der vollen Skala
• Nennempfindlichkeit: 1,0 ~ 1,5 mV/V (je nach Last)
• Anschluss: 4 Leiter
• Montage: einfach und schnell
• Steifigkeit: hohe Torsionssteifigkeit
• Assoziiertes Display: MICRA M (multifunktionaler Digitalanzeiger)
• Stromversorgung Display und Sensor: 85–265 Vac / 100–300 Vdc
• Displayformat: 96 x 48 x 60 mm
• Auflösung: ±15 Bit
• Abtastrate: 20 Messungen/s
• Akzeptierte Eingänge: mV/V, mV, ±10 V, ±20 mA, Potentiometer, Pt100, Thermoelemente J/K/T
• Ausgänge: analoge und digitale Optionen (RS232/RS485 auf Anfrage)
• Option: COFRAC-Kalibrierzertifikat oder Äquivalent (auf Anfrage)
