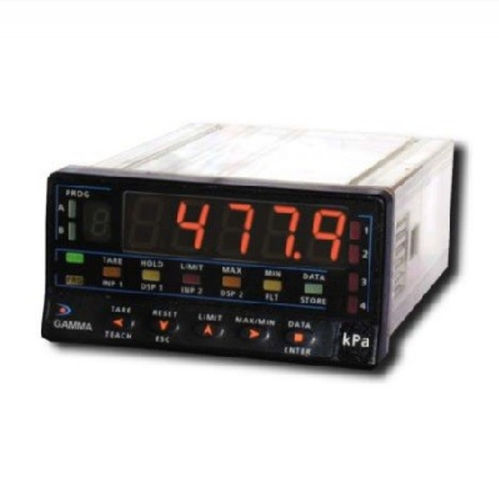

Digitaler Wägeindikator GAMMA-M

einbaufähig4-20 mA0-10 V

Zusammenfassung
Das GAMMA-M Display ist ein Mess- und Regelgerät mit Direktanzeige in Prozesswerten, konzipiert zur Verarbeitung verschiedener Eingangssignale und zur Erfassung schneller Werte durch Hochfrequenzwandlung.

Akzeptierte Eingänge

• Wägezellen: mV/V, mV
• Prozess: ±10 VDC, ±20 mA
• Potentiometer (Weg-/Positionssensoren)

Sensor-Versorgungsspannungen (über interne Jumper wählbar)
24 V (30 mA), 2,2 V (30 mA), 5 V oder 10 V (120 mA) — Kapazität für 4 Wägezellen.

Leistung

• Wandlungsgeschwindigkeit: 555 Hz (Messungen: 555/s)
• Ermöglicht die Erkennung von Peaks und Minima mit minimaler Dauer von 2,1 ms
• Auflösung: ±15 Bit
• Abmessungen (mm): 96 x 48 x 120

Ausgangs- und Kommunikationsoptionen

• Optionale analoge Ausgänge: 0–10 V oder 4–20 mA (200 Messungen/s)
• Relaisausgänge: 2 oder 4 Schwellen, oder 4 Optokoppler, Ansprechzeit 2,1 ms
• Kommunikation: RS232C oder RS485 (Protokolle DITEL, ISO1745 und MODBUS-RTU)

Signalverarbeitung
Programmierbare Verarbeitung über 3 Filtertypen zur Stabilisierung und Anpassung an Prozessanforderungen.

Merkmale / technische Daten

• Versorgung: 115–230 VAC
• Eingänge: mV/V, mV, ±10 VDC, ±20 mA, Potentiometer
• Interne Sensorspannungen: 24 V (30 mA), 2,2 V (30 mA), 5 V (120 mA), 10 V (120 mA)
• Kapazität: Versorgung für bis zu 4 Wägezellen
• Auflösung: ±15 Bit
• Messrate: 555 Messungen/s
• Minimale Erkennungszeit: 2,1 ms
• Abmessungen (mm): 96 x 48 x 120
• Optionale Ausgänge: 0–10 V, 4–20 mA
• Logische Ausgänge: Relais (2 oder 4 Schwellen) oder 4 Optos
• Optionale Kommunikation: RS232C, RS485 (DITEL, ISO1745, MODBUS-RTU)
• Programmierbare Filter: 3 Typen
