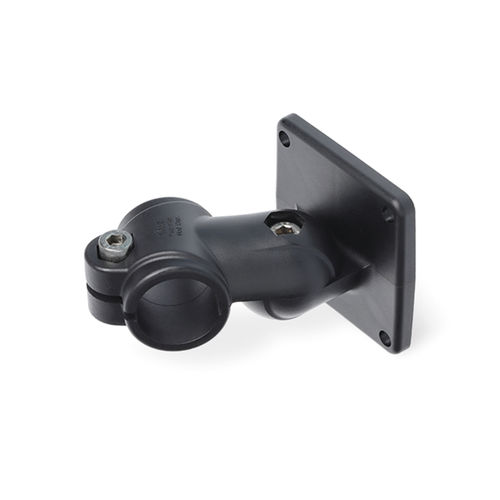

Schraubenrohrschelle GSFQ.P

Polyamid

**Gelenk-Klemmverbinder GSFQ.P **aus glasfaserverstärktem Polyamid verfügen über eine geschlitzte Klemmstelle. Sie bestehen aus den Laschen-Klemmverbindern LSF.P und LSQ.P. Die Bohrung der Klemmstelle liegt in einer Ebene mittig und parallel zur Flanschfläche um ± 90 Grad schwenkbar angeordnet. Sie nimmt handelsübliche Konstruktionsrohre über den gesamten Querschnitt der Bohrung vollflächig auf. Durch Reduzierbuchsen RBS.P lassen sich die Bohrungsquerschnitte auf kleinere Durchmesser reduzieren. Eine Innensechskantschraube oder ein verstellbarer Klemmhebel reduziert an der Schraubstelle den Bohrungsquerschnitt zum Klemmen. Am Klemmgelenk wirkt eine Innensechskantschraube oder ein verstellbarer Klemmhebel zum Feststellen der Gelenkachse. Das Klemmgelenk kann stufenlos oder im Verzahnungsraster eingestellt werden. Der Flansch mit vier bzw. zwei Bohrungen dient zur Befestigung des Klemmverbinders am Ort der Anwendung. Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK.P sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Je nach Klemmhebellänge können die erreichbaren Klemmkräfte geringer als bei einer werkzeugbetätigten Innensechskantschraube sein.
