Runder Rohrverbinder WS

Tfür EckeinbauAluminiumguss

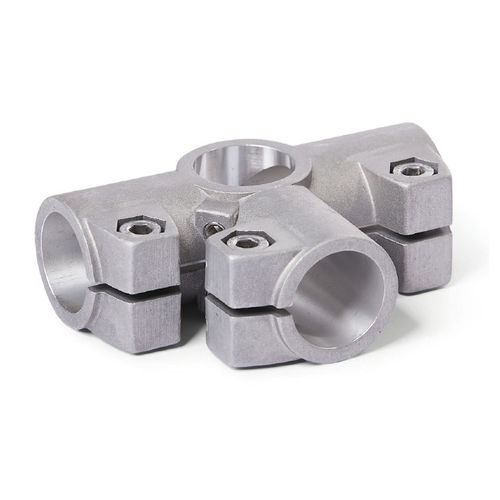

Winkel-Klemmverbinder aus Aluminium- Druckguss verfügen über spanend bearbeitete, zylindrische Klemmstellen: drei mit einem geschlitzten Querschnitt und eine ohne Klemmschlitz. Alle Bohrungen der Klemmstellen liegen in einem Winkel von 90 Grad zueinander angeordnet. Die geschlitzten Bohrungen liegen in einer Ebene, der Bohrungsquerschnitt ohne Klemmschlitz steht senkrecht dazu. Alle Bohrungen nehmen handelsübliche Konstruktionsrohre über den gesamten Querschnitt vollflächig auf. Innensechskantschrauben oder verstellbare Klemmhebel reduzieren an den Schraubstellen den geschlitzten Bohrungsquerschnitt zum Klemmen. Die Klemmung an der Bohrung ohne Klemmschlitz übernimmt ein radial wirkender Gewindestift mit Ringschneide. Am geklemmten Rohr eingebrachte Zentrierbohrungen vermeiden Druckstellen und unterstützen die exakte Positionierung. Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube. RoHS konformes Produkt
