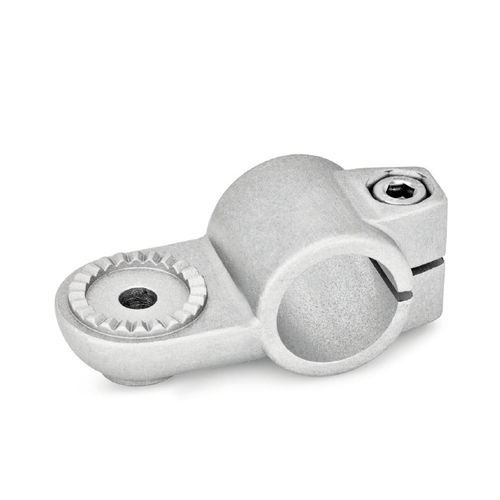

Runder Rohrverbinder LSQ

Aluminiumgussregelbar

Laschen-Klemmverbinder aus Aluminium- Druckguss verfügen über eine geschlitzte und spanend bearbeitete Klemmstelle. Die Befestigungslasche ist glatt und mit Zentrierring bzw. mit einer versenkten oder erhabenen Planverzahnung ausgeführt. Die Befestigungslasche liegt mittig und quer zur Achse der Bohrung an. Die Bohrung nimmt handelsübliche Konstruktionsrohre über den gesamten Querschnitt vollflächig auf. Mittels einer Außen- oder Innensechskantschraube bzw. einer Stoppmutter lassen sich beliebige Teile an der Lasche befestigen. Eine Innensechskantschraube oder ein verstellbarer Klemmhebel reduziert an der Schraubstelle den Bohrungsquerschnitt zum Klemmen. Die Kombination von Laschen-Klemmverbindern mit gleichen Befestigungslaschen und korrespondierender Zentrierring-Verzahnung ermöglichen es, beliebige Gelenk-Klemmverbinder aufzubauen. Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube. RoHS konformes Produkt
