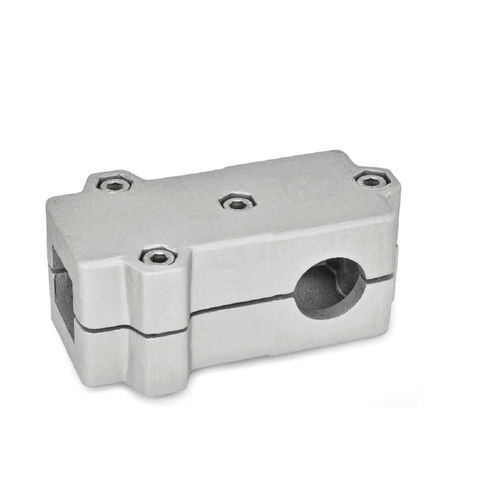

Runder Rohrverbinder TMD

TAluminiumgussregelbar

T-Klemmverbinder TMD aus Aluminium-Druckguss verfügen über geteilte und teilweise spanend bearbeitete Klemmstellen mit rundem oder quadratischem Querschnitt. Die Bohrungen der Klemmstellen liegen in einer Ebene und sind T-förmig angeordnet. Sie nehmen über mehrere Rippen im Querschnitt der Bohrungen handelsübliche Konstruktionsrohre auf. Innensechskantschrauben oder verstellbare Klemmhebel reduzieren an den Schraubstellen den Bohrungsquerschnitt zum Klemmen. Die beiden Klemmstellen werden dabei gleichzeitig geklemmt. Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube. Auf Anfrage Klemmstellen mit unterschiedlichen Durchmessern d1, d2 , s1 und s2 sowie Sonderdurchmesser Schraubstellen mit Außensechskantschrauben oder gemischter Schrauben-Klemmhebel-Ausstattung Oberfläche kugelpoliert, eloxiert oder in weiteren RAL-Farben pulverbeschichtet
