Runder Rohrverbinder LMQ series

quadratischAluminiumgussregelbar

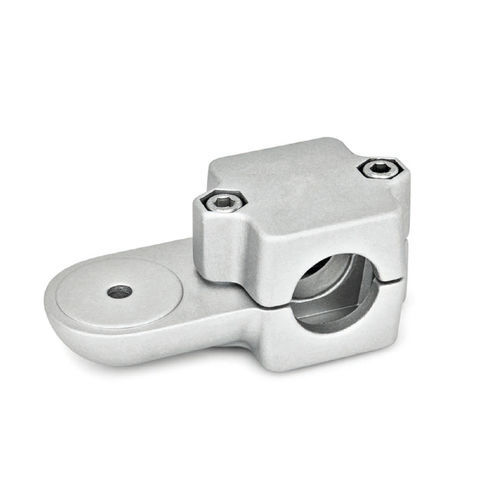

Laschen-Klemmverbinder LMQ aus Aluminium-Druckguss verfügen über eine geteilte und teilweise spanend bearbeitete Klemmstelle mit rundem oder quadratischem Querschnitt. Die Befestigungslasche ist glatt ausgeführt. Die Befestigungslasche liegt mittig und längs zur Achse der Bohrung an. Die Bohrung nimmt handelsübliche Konstruktionsrohre über mehrere Rippen im Querschnitt auf. Mittels einer Außen- oder Innensechskantschraube bzw. einer Stoppmutter lassen sich beliebige Teile an der Lasche befestigen. Innensechskantschrauben oder verstellbare Klemmhebel reduzieren an den Schraubstellen den Bohrungsquerschnitt zum Klemmen. Die Kombination von Laschen-Klemmverbindern mit gleichen Befestigungslaschen ermöglicht es, beliebige Gelenk-Klemmverbinder aufzubauen. Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube. Auf Anfrage Klemmstelle mit Sonderdurchmesser Schraubstellen mit Außensechskantschrauben oder gemischter Schrauben-Klemmhebel-Ausstattung Oberfläche kugelpoliert, eloxiert oder in weiteren RAL-Farben pulverbeschichtet
