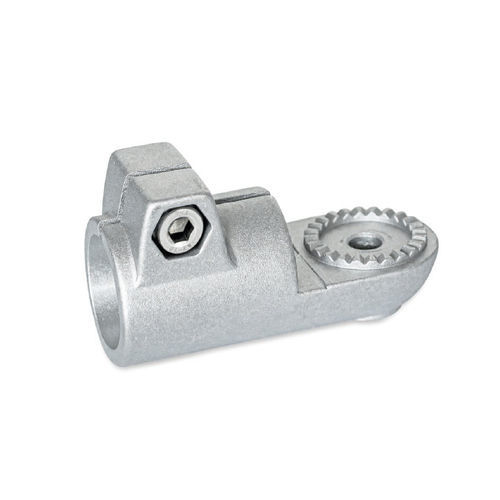

Runder Rohrverbinder LST series

Aluminiumgussregelbar

Laschen-Klemmverbinder LST aus Aluminium-Druckguss verfügen über eine geschlitzte und spanend bearbeitete Klemmstelle. Die Befestigungslasche ist glatt und mit Zentrierring bzw. mit einer versenkten oder erhabenen Planverzahnung ausgeführt. Die Befestigungslasche liegt mittig und T-förmig zur Achse der Bohrung. Die Bohrung nimmt handelsübliche Stangen und Rohre über den gesamten Querschnitt vollflächig auf. Mittels einer Außen- oder Innensechskantschraube bzw. einer Stoppmutter lassen sich beliebige Teile an der Lasche befestigen. Eine Innensechskantschraube oder ein verstellbarer Klemmhebel reduziert an der Schraubstelle den Bohrungsquerschnitt zum Klemmen. Die Kombination von Laschen-Klemmverbindern mit gleichen Befestigungslaschen und korrespondierender Zentrierring-Verzahnung ermöglicht den Aufbau beliebiger Gelenk-Klemmverbinder. Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube. Auf Anfrage Klemmstelle mit Sonderdurchmesser Schraubstelle mit Außensechskantschraube Oberfläche kugelpoliert, eloxiert oder in weiteren RAL-Farben pulverbeschichtet
