Übersicht
Programmiersoftware für die Siemens SIMATIC S5- und S7‑Automatenfamilien. Integrierte Umgebung zum Erstellen, Bearbeiten, Testen und Dokumentieren von STEP5‑ und STEP7‑Projekten mit Online‑Zugriff, Simulation und Diagnosewerkzeugen.

Neu in Version 7:

• Statusrecorder
• LogView
• Intelligent Input Assistance
• Online zu einem SIMATIC S5 via SINEC L2
• Online zu einem SIMATIC S5 via H1
• Aufruf der STEP5 COM‑Pakete unter Windows XP (32/64 Bit), Windows Vista (32/64 Bit), Windows 7 (32/64 Bit), Windows 8 (32/64 Bit), Windows 10 (32/64 Bit), Windows 11 (64 Bit)

Produktzusammensetzung
Die kombinierte S5+S7‑Anwendung enthält alle Funktionen von S5 for Windows® und S7 for Windows® in einer einzigen Software, sodass die Arbeit an gemischten S5‑ und S7‑Installationen nahtlos möglich ist.

S5‑Programmierung

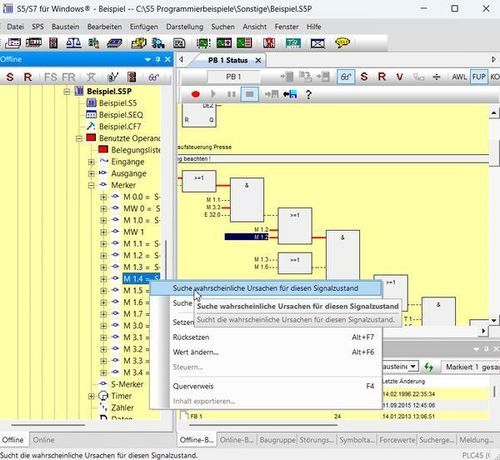

S5 for Windows® bietet Werkzeuge zum Erstellen und Pflegen von STEP5‑Programmen für SIMATIC S5‑SPS. Unterstützte Darstellungen: STL, FBD und LAD. Direkte Bearbeitung vorhandener S5‑Projekte ohne Import/Export, Kompatibilität zur originalen Siemens‑Programmiereinheit, integrierter S5 Doctor zur automatischen Fehlerdiagnose sowie ein Symboltabellen‑Editor mit Suchen/Ersetzen und Syntaxprüfung.

Statusrecorder und Oszilloskop
Der Statusrecorder protokolliert Blockstatus‑Frames mit Zeitstempel für Frame‑für‑Frame‑Analysen und ermöglicht das Umschalten zwischen STL, CSF und LAD. Das integrierte Oszilloskop visualisiert dynamische Signale; virtuelle Messspitzen und Signalaufzeichnung unterstützen Zeitbereichsanalysen und Archivierung.

G5 (Step Sequence Programming)
G5 unterstützt die grafische Step‑Sequence‑Programmierung innerhalb von STEP5‑Projekten. Funktionen: lineare und verzweigte Sequenzen, parallele Verzweigungen (bis zu acht), Sprünge, Schrittzeitsteuerung/Watchdog, anpassbare Schrittanzeige und symbolische Bibliothek mit Statusanzeigen.

S7‑Programmierung
S7 for Windows® richtet sich an SIMATIC S7‑300 und S7‑400 mit vollständigem STEP7‑Instruktionssatz in STL, SFC und LAD. Funktionen umfassen Online‑Funktionen, S7‑Simulation, Blockvergleich (BlockDiff), Nachvollziehbarkeit über E/A‑Module, Schreibschutz per Passwort und automatisierte S7 Doctor‑Diagnose.

Hardware‑Konfiguration und Kommunikation
Die Hardwarekonfiguration ermöglicht Parametrierung von Modulen, Adressvergabe und PROFIBUS‑Einrichtung. Der Hardwarekatalog enthält originale Siemens PROFIBUS‑Komponenten und kompatible Einträge Dritter (GSD‑Unterstützung). Vorhandene STEP7‑Konfigurationen können geöffnet, offline bearbeitet oder aus der SPS gelesen werden. Online‑Verbindungen über SINEC L2, H1 oder USB‑Adapter werden unterstützt.

Zusätzliche technische Möglichkeiten
COM‑Paketintegration, multiple Statusdarstellungen (STL, CSF, LAD), symbolische Ansichten, Aufzeichnung diagnostischer Daten und Archivierung werden unterstützt.

Downloads
Demo‑Version, Vollversion und Update (Version 7.5.1) verfügbar.

Technische Spezifikationen

• Produktnr.: 10022
• Modell: S5+S7 for Windows®
• Marke: IBHsoftec GmbH
• Preis (zzgl. MwSt.): 1,190.00 EUR
• Zustand: Neu
• Unterstützte SPS‑Familien: SIMATIC S5 (STEP5), S7-300 und S7-400 (STEP7)
• Hauptmerkmale: Statusrecorder, LogView, Intelligent Input Assistance, Oscilloscope, S7‑Simulation, BlockDiff, S5/S7 Doctor‑Funktionen, G5 Step Sequence Programmierung
• Unterstützte OS: Windows XP/Vista/7/8/10/11 (Kompatibilitätsangaben 32/64 Bit beachten)
• Kommunikation: Online via SINEC L2, H1 und USB‑Adapter; COM‑Paketunterstützung
• Hardware: PROFIBUS‑Konfiguration, Hardwarekatalog (GSD‑Support), Moduldiagnose
• Download‑Optionen: Demo / Vollversion / Update (Version 7.5.1)
